全自动智能化故障诊断状态监测系统,俄罗斯CTD

全自动智能化故障诊断状态监测系统
俄罗斯联邦Technekon公司中国大陆港澳台销售和技术服务处：北京法易德测控技术有限公司
动平衡,振动测量,倍频程,1/3倍频程,振动数据采集器,结构模态分析,叶片测频,振动趋势分析,振动故障诊断,振动分析,轴承故障诊断,汽车结构振动分析,噪声测量,液晶数字流量计量

目录：		系统功能：
网站首页		1、智能化的自动监测和诊断机器故障； 2、诊断监测：振动故障、转速相位、工艺过程量； 3、屏幕报警、信号报警、报警信号输出、机组保护。
GPI流量计：
流量计首页
椭圆齿轮流量计
高精度工业流量计		系统组成：
离线状态监测：		1、服务器、微机、状态监测软件、数据库 2、硬件：CTD2060、CTD2160、CTD3168、CTD1010 3、系统仅用1根RS485接口的Profibus谱图及数据通讯电缆，连接各CTD硬件和服务器及微机
笔式频谱仪STD500
振动数采STD510
双通道同步STD3300
在线状态监测：		硬件特点：
在线监测CTD1010		1、每个通道由一个独立模块对振动信号处理建立1个内部频谱（分辩率：1600线、3200线） 2、每个通道的独立模块自动监测这个内部频谱的峰值、冲击能量频域区、任意频域区 3、高速数字处理：报警阈值比对、实时趋势曲线、实时频域时域，刷新时间小于0.1秒或0.4秒 4、每个通道除了由一个模块建立内部频谱进行监测外，同时进行常规数据采集 5、数据采集32768或65536采样点/12800或25600线频谱，所有通道同步测量
6通道同步CTD2060
8或16同步通道CTD2160
16通道同步CTD3168
状态监测布局介绍
状态监测软件：
VibroSCOPE		系统通讯：
VibroDESIGNER		1、高速数字通讯：服务器或微机与所有CTD硬件之间的通讯速度1～5秒任选 2、有线通讯、无线通讯、互联网 3、有线通讯速度115200 kbps；无线通讯速度921 kbps
24小时监控室软件
服务器状态监测软件
多通道记录分析仪：

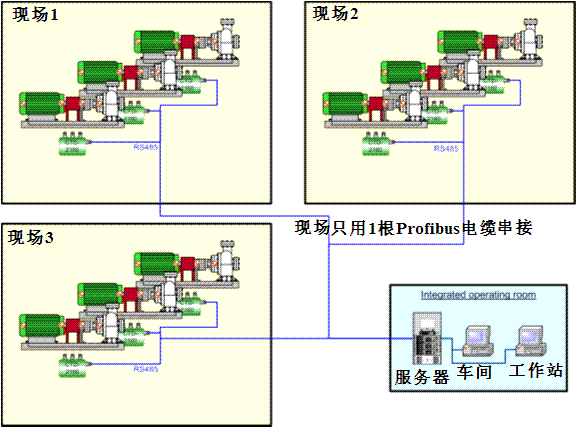

多通道噪声振动分析仪		系统用于车间范围时：
噪声振动分析软件包
振动传感器：
加速度传感器首页















		系统用于总厂范围时：

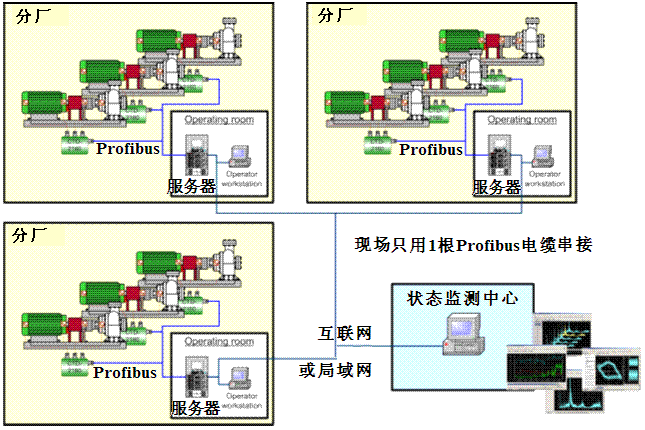

		用于集团公司与下属各厂分散于全国各地时：

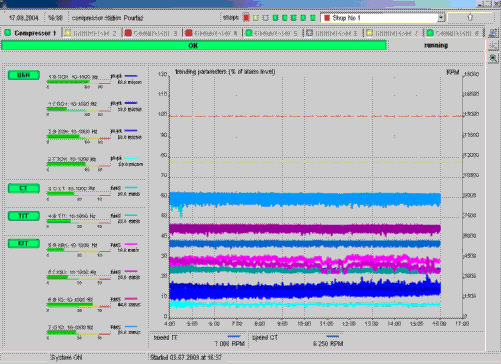

		实时刷新速度小于0.1或0.4秒（包括趋势曲线图、频域、时域）：















		车间微机软件：24小时连续监测和诊断软件和黑匣子数据库，屏幕刷新时间0.1～0.4秒任选。
		状态监测工作站微机软件：VibroScope和大型数据库、或VibroDesigner和大型数据库。

网站首页		CTD硬件技术指标pdf文档88KB下载

更多技术资料和报价敬请来电来函索取
