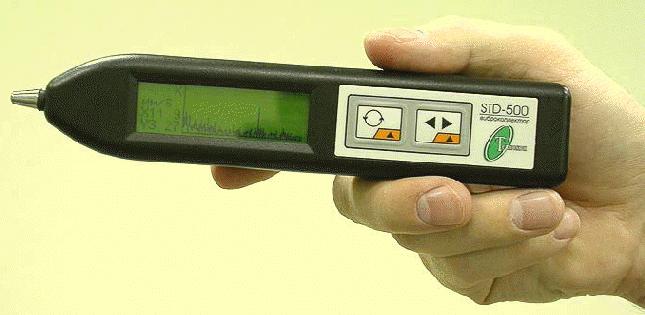

坚固笔式STD500数采频谱仪 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
路径内和路径外测点数据采集和现场频谱分析的预测维修系统 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
目录： |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
GPI流量计： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
离线状态监测： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
在线状态监测： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STD500型技术指标: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
诊断：滚动轴承、轴瓦、齿轮传动、电机电气和机械故障、发电机组、压缩机组、风机、泵、振动共振 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
测量振动通频总量：位移μm、速度mm/s、加速度m/s2, 高精度频谱分析
|
状态监测软件： |
采样频率2560 Hz |
|
|
本安防爆型, 防爆指标，1 Ex ib II B T3，GOST R 51330,0-99（IEC 60079-0-98） |
|
|

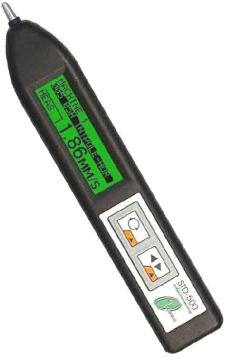

坚固笔式，液晶屏，背光 |
|
|
|
时间波形采样8192点 |
|
|
工作环境温度，－20～＋50℃ |
|
多通道记录分析仪： |
存储并显示频谱图、光标分析谱峰频率和幅值 |
|
多通道噪声振动分析仪 |
外形尺寸,186×35×21 mm,重量150克 |
|
噪声振动分析软件包 |
A/D数模转换16位 |
|
振动传感器： |
频谱图分析频率，10～1000Hz |
|
|
振动速度值测量范围，0.5～70mm/s |
|
|
背景噪声，小于0.2mm/s |
|
|
USB接口与微机高速数据通讯 |
|
|
频谱图分辩率，3200线，频谱256高倍数细化 |
|
|
×形光标分析频谱图频率和幅值 |
|
|
高倍细化分析故障特征的频率,幅值,倍频,边频 |
|
|
充电电池使用时间，10小时 |
|
|
充电电池快速充电时间2小时 |
|
|
存储500组数据含通频振动总量和波形图频谱图 |
|
|
按微机软件数据库组态路径进行数据采集 |
|
|
路径外测点的数据采集 |
|
|
壳体防护指标，IP54，GOST 14254-96（IEC 529-89） |
|
|
STD500可单独作为频谱分析仪和测振仪使用，测量并显示频谱图和振动幅值总量 |
|
|
软件包含大型数据库VibroSCOPE，数据库设备管理，对机组装置振动频谱窄带监测并报警 |
|
|
软件包分析：趋势图、频谱图、波形图、包络、倒谱、瀑布图、频谱对比、检修计划、报告 |
|
|
|
|
|
|
STD500硬件技术特点： |
|
1、高分辩率3200线频谱图、能在防爆场合测量振动、直接分析机器故障 |
|
|
2、频谱图256倍的高倍数细化，精密振动分析 |
|
|
3、数据库路径数据采集和线外点采集500组数据，每组含位移,速度,加速度幅值,频谱图时域波形 |
|
|
4、测量振动总量：位移(μm)、速度(mm/s)、加速度(m/s2) |
|
|
|
5、诊断: 滚动轴承故障、滑动轴承故障、质量偏心、对中、电机的电气和机械故障、结构共振、汽轮机组、风机、压缩机或泵叶片缺陷、压缩机组、齿轮传动、离心泵、轧辊、连接件松动、摩擦、轴系缺陷等故障..... |
|
|
|
|
|
仪表屏幕的细化谱分析： |
|
|
|
|
|
上图是8倍细化的频谱图，X光标所在峰值频率55Hz，幅值1.29mm/s |
|
再做2倍细化得下图 (单位可切换到位移或加速度)： |
|
|

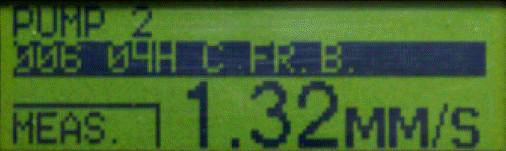

下图显示振动位移,速度,加速度总量： |
|
数据采集路径，机器名→
|
数据采集路径，测点名及其说明→ |
|
采集振动总量振动值→ |
下图显示记录的测量时间： |
|
使用单键操作，对仪表内置时间进行设定 |
←天、月、年、小时、分钟 |
←移动游标，输入具体时间数字 |
|
|
|
|

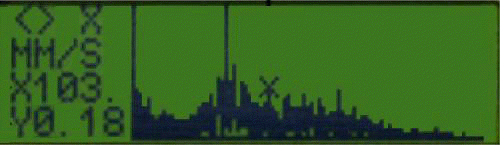

下图显示频谱图(光标为X形)： |
光标选择→ |
|
单位选择→ |
光标处的频率→ |
光标处的幅值→ |
|
|
以下图示为STD500故障诊断实例,配套软件包Vibroscope具有强大的分析功能和设备管理功能： |
|
|
|
|
|

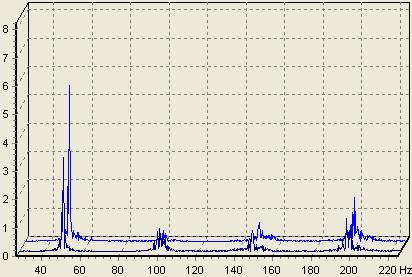

频谱迭加对比 |
|
|
|
|
|
|
|
|
数字滤波后的时间波形 |
|
|
数字滤波、波形包格、频谱包络,方便地分析轴承齿轮故障 |
|
|
|
|
|
使用瀑布图进行共振分析 |
|
|
|
|
阶次分析，精密解析轴承元件的频谱特征
|
|
|
|
趋势图 |
趋势图迭加分析 |
|
|
|
|
数据库管理，机器状态监测 |
|
|
|
|
STD500型仪器应用之一： |
|
|
仪器是数据采集器，也是频谱分析仪，配套振动分析软件和数据库。测量的振动频谱上传微机，对频谱中 |
|
|
故障峰值的频率分量处理后，直接显示每个故障的趋势曲线。因此，只需观察趋势曲线，即可掌握机器故 |
|
|
障的变化情况（而不需进行频谱图和波形图以及其它谱图的人工诊断分析）。 |
|
|
|
|
|
更多技术资料和报价敬请来电来函索取
|
