俄罗斯坚固手机式手持式STD510,FFT精密故障诊断,1倍频转频相位跟踪,彩色液晶显示屏 |
|||
|
STD510型：振动状态监测、FFT频谱分析、智能式滚动轴承故障诊断、轴承精密诊断 |
|||
|
目录： |
|
||
|
GPI流量计： |
|||
|
离线状态监测： |
|||
|
在线状态监测： |
|||
|
|
|||
|
状态监测软件： |
STD510技术指标： | ||
| 本安防爆型, 防爆等级，1 Ex ib II B T4 X | |||
| 中央处理器DSP，A/D转换精度24位 | |||
| 单振动通道+1个相位输出通道 | |||
| 彩色液晶屏幕160×120像素，高亮背光, 剩余电量指示 | |||
|
多通道记录分析仪： |
简单方便的多功能4键操作 | ||
|
多通道噪声振动分析仪 |
采集振动幅值总量位移值，速度值，加速度值，时间波形图，频谱图，电压信号 | ||
|
噪声振动分析软件包 |
数据采集，按微机软件数据库组态路径，路径外测点采集 | ||
|
振动传感器： |
滚动轴承故障智能诊断功能 | ||
| 振动量测量范围：0.5～100mm/s | |||
| 频谱图分析频率范围，5～5000Hz（40KHz为选件） | |||
| 频谱图分辩率3200线，波形采样点数8192点 |
|
||
| 时间波形信号采样频率，12800Hz | |||
| 相位测量, 不需贴反光片 | |||
| 加权窗，汉宁窗，矩形窗 | |||
| 屏幕报警显示，超限报警（故障报警，危险报警） | |||
| 测量单位，英制，公制 | |||
| 内存，8MB（约存储3000组数据含频谱图） | |||
| 频谱图128倍的高倍频率细化 | |||
| 频谱图光标，分析峰值的频率、幅值、倍频、边频 | |||
| 相位测量判别动不平衡故障 | |||
| 内置电池使用时间，10小时 | |||
| 剩余电量指示 | |||
| 外形尺寸，110×55×24 mm | |||
| 重量，250克 |
坚固手机式, 不锈钢壳体 |
||
| USB接口与微机高速通讯 |
|
||
| 全密封不锈钢壳体，防水、防尘、防强磁场，GOST 14254-96（IEC 529-89） | |||
| 工作环境温度，－20～＋60°C | |||
| 高精度叶片等构件的固有频率测量,精度0.3Hz | |||
|
诊断: |
|||
|
STD510高亮度彩屏进行精密频谱分析 |
|||
 |
 |
||

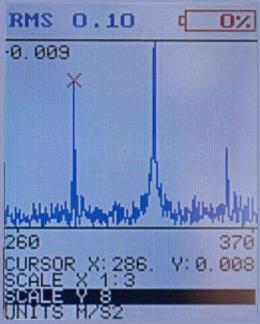

| 频谱细化分析 | 转频相位跟踪 | ||
 |
 |
||

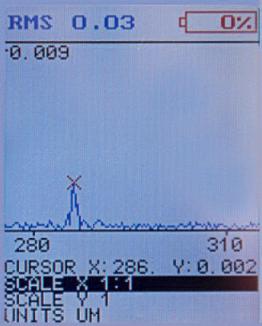

| 频谱中心频率的边频 | 频谱图128倍细化时 | ||
 |
|||
| 自左向右接口: USB联微机、振动信号或电压量信号输入、充电、签相信号输出 | |||
| 状态监测操作步聚: | |||
 |
|||
|
测量参量组态, 路径下载到数据采集器 |
|||
|
↓ |
|||
|
|
|||
|
测量数据回传软件包数据库 |
|||
|
↓ |
|||
|
|
|||
|
↓ |
|||
|
采集数据上传,配套软件Vibroscope具有强大的分析功能: |
|||
|
|
|||
|
波形图清晰的表现出齿轮啮合频率346Hz与转频17.3Hz调制 |
|||
|
|
|||
|

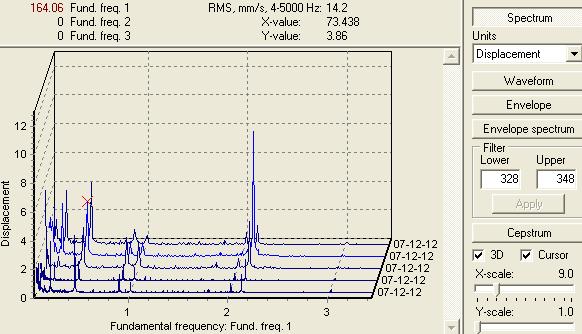

瀑布图阶次分析，谱图对比判定缺陷变化 |
|||
|
|
|||
|

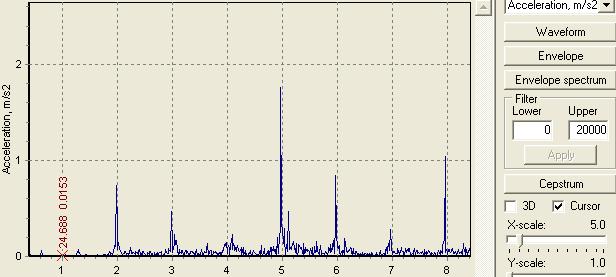

频谱阶次分析轴承保持架缺陷 |
|||
|
|
 |
||

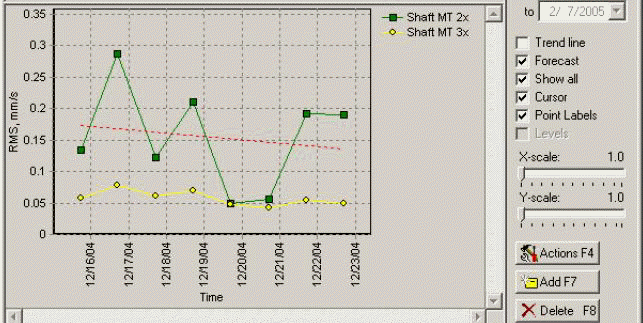

| 趋势曲线,检修预报曲线,趋势比对曲线 | |||
|
|
|||
|

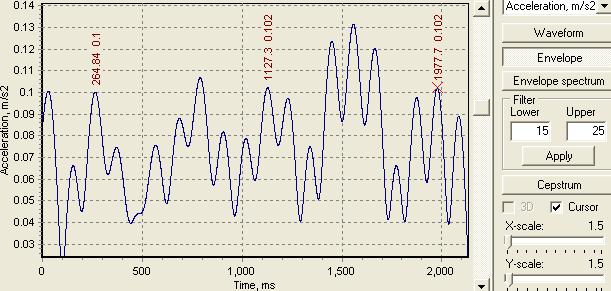

软件的包络频谱和包络波形工具专为轴承诊断而研制 |
|||
|
STD510频谱分析仪兼数据采集器与软件配套使用具有强大的滚动轴承诊断能力 |
|||
| ■ STD3300型振动分析仪： | |||
|
|
|||
|
STD3300型主要功能： |
|||
|
更多技术资料和报价敬请来电来函索取 |
|||
|
