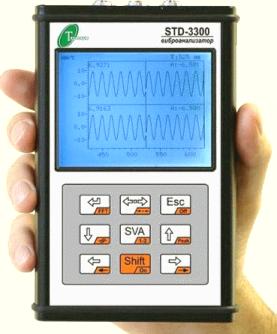

STD3300防爆型：双通道同步、振动数据采集、起停机瞬态分析、轴心轨迹、现场动平衡

网站首页

GPI流量计：

流量计首页

椭圆齿轮流量计

高精度工业流量计

离线状态监测：

笔式频谱仪STD500

振动数采STD510

双通道同步STD3300

在线状态监测：

在线监测CTD1010

6通道同步CTD2060

8或16同步通道CTD2160

16通道同步CTD3168

状态监测布局介绍

双通道同步时每通道65536采样点  实时的25600线双通道频谱  大字体  无级换档数字滤波

状态监测软件：

VibroSCOPE

2个同步振动通道+1个转速输入触发通道+1个相位转速测量通道

VibroDESIGNER

本安防爆型, 防爆等级 1 Ex ib II BT3 X

24小时监控室软件

液晶屏320×240像素，高亮背光，大字体，9个快捷键，操作简单、方便迅速

服务器状态监测软件

动态范围0～100 mm/s (均方根值)

多通道记录分析仪：

按数据库路径的数据采集和线外点数据采集

多通道噪声振动分析仪

采集总量位移μm、速度mm/s、加速度m/s2,

噪声振动分析软件包

双通道同步频谱图分析、双通道同步波形图分析, 波形任意频率带宽滤波

振动传感器：

原始轴心轨迹、经滤波的各阶轴心轨迹

加速度传感器首页

中央处理器双DSP，双A/D转换精度24位，每通道1个

频谱图波形图256倍精密细化频率分析

双通道同步频谱图 0～500、1K、2K、4K、8K、16K、32K Hz

频谱图分辩率，双通道同步3200、6400、12800、25600线频谱图

双通道同步频谱图25600线时, 测量时间小于2.0秒

时间波形信号采样频率，82000Hz

双通道同步时每通道8192，16384，32768，65536采样点可设置

双坐标任意频阈数字滤波: 带通、带阻、高通、低通进行时阈分析和轨迹分析

传感器灵敏度自动识别并标定（任意接入传感器时不需设置）

加权窗，汉宁窗，矩形窗

双通道同步信号平均次数，线性0～256次

频谱图坐标，线性，对数，dB坐标

起停机过程瞬态测量，波特图

叶片固有频率高精度测量、叶片成组（李萨如图）

倍频程、1/3倍频程谱分析（非周期性振动）

屏幕报警显示，超限报警，每通道两级报警（故障报警，危险报警）

振动位移值测量范围，0～10mm，精度±1%读数的

振动速度值测量范围，0～100mm/s，精度±1%读数的

振动加速度值测量范围，0～500mm/s²，精度±1%读数的

测量单位，英制，公制任选

转速测量范围，1～25万转/分

缓存，32MB，内存，256MB（约存3200线频谱图8万个）

频谱图游标，分析峰值的频率、幅值、倍频、边频

高精度现场在线动平衡，转速10～6万转/分，单双平面刚性柔性转子

内置电池使用时间，18小时

与微机通讯USB接口，数据通讯能力3MB/秒

外形尺寸，170×110×35 mm, 重量700克, 坚固壳体全密封,防水防强磁

工作环境温度，－20～＋70°C

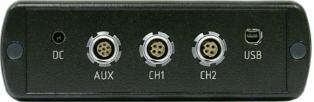

仪器顶部自左向右接口图示: 充电口, 签相器接口, 振动通道1, 振动通道2, USB接口

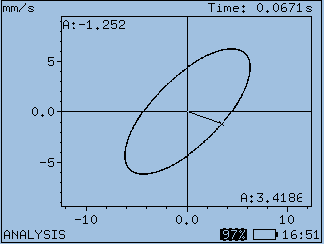

数字滤波的各阶轴心轨迹

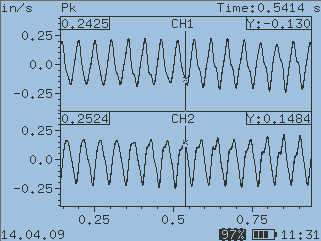

高精度双通道实时的时域分析

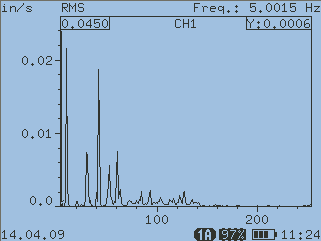

高精度双通道实时频谱分析

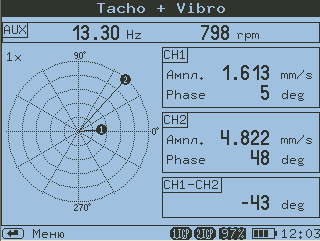

起停机过程中显示的幅值相位

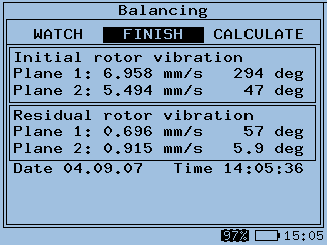

高精度现场双通道动平衡

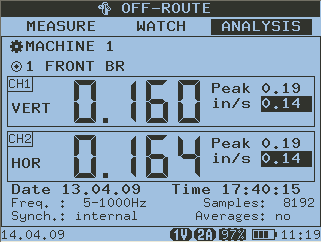

双通道同步通频幅值、两级阈值报警

网站首页

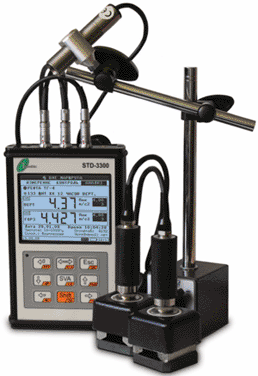

STD3300、加速度振动传感器、激光签相传感器

配套：专家版智能型中文振动分析设备管理软件（包括大型数据库）
