8个、16个通道同步、在线振动监测、防爆 | ||
网络型机器状态监测 | |||
在线监测:汽轮机、压缩机、轧机、纸机、风机、电机、泵、齿轮箱、滚动轴承、滑动轴承 |
|||
目录: |
|||
GPI流量计: |
|||
离线状态监测: |
|||
在线状态监测: |

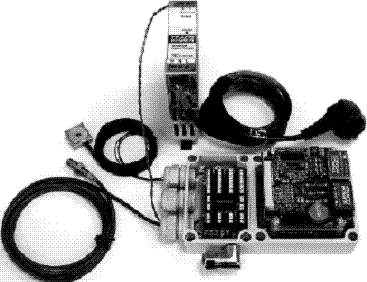

内部结构,外接附件 |
||
CTD2060技术指标: | |||
自动监测 |
频谱图故障特征,故障峰值 |
||
8、16个同步测量通道测量 |
振动量、过程量(服务器扩展:2000多个同步通道) |
||
转速、相位、触发通道 |
3个 |
||
数据采集器电源 |
24VDC直流 |
||
状态监测软件: |
振动频谱显示、分析范围 |
0.5~10KHz |
|
转速测量范围 |
10~18000 转/分 |
||
每通道建立1个1600线内部频谱图 |
智能监测这个频谱的16个峰值、冲击振动、任意频域 |
||
内置继电器2个 |
数据屏幕报警、声光报警、报警信号输出、机器保护控制 |
||
同步通道每个通道数据采集 |
32768采样点、12800线频谱图 |
||
多通道记录分析仪: |
测量振动类型 |
位移量、速度量、加速度量 |
|
多通道噪声振动分析仪 |
振动总量、谱图、数据测量 |
RMS值、峰值、峰-峰值 |
|
噪声振动分析软件包 |
趋势成组逻辑分析 |
振动总量、冲击频域、峰值、工艺过程量 |
|
振动传感器: |
与微机数据通讯接口 |
RS485(与服务器或微机连接线只用1根Profibus电缆) |
|
16个同步通道所有处理数据 |
打包数据文件包大小约200KB |
||
动态范围 |
0~100 mm/s (RMS均方根值) |
||
内部频谱智能监测方式 |
实时将频谱峰值、高频冲击能量与门槛值对比 |
||
在0.4秒时间内完成 |
所有门槛值比对并发出报警信号、所有谱图和数值所理 |
||
与微机、服务器的谱图和数据通讯 |
无线通讯+有线通讯 |
||
有线通讯方式 |
Profibus谱图和数据传输电缆,速率115200 kb/s |
||
无线通讯方式 |
RS485谱图和数据无线通讯模块,速率921 kb/s |
||
Profibus谱图和数据传输电缆 |
电缆长度数千米以上,与服务器联接只需1根电缆线 |
||
RS485无线通讯模块 |
通讯距离百米以上 |
||
停机断电参数保护功能 |
自动存储所有工作参数,重新开机时不用再次设置 |
||
配套软件包(含大型数据库) |
VibroScope、VibroDesigner |
||
继电器常闭点阻抗 |
小于15欧姆 |
||
继电器工作电流 |
0.5安培 |
||
继电器工作电压 |
200V |
||
继电器触点闭合延时 |
0~75秒,0.5秒步长可选 |
||
继电器触点分开延时 |
0.5~75秒,0.5秒步长可选 |
||
小于0.4秒实时刷新 |
频谱图、时域波形图、幅值、趋势曲线 |
||
防护指标 |
IP66 |
||
测量通道扩展 |
服务器使用1根电缆串接CTD硬件、所有测量通道同步 |
||
工作环境温度 |
-40~+55℃ |
||
工作环境湿度 |
98% (35℃时) |
||
工作环境气压 |
608~800 毫米汞住 (mm Hg) |
||
外形尺寸重量 |
200×145×50, 重量3.4公斤 |
||
|
全天候工作场合 |
防爆、室内或室外风沙雨雪、易燃易爆危险场合 |
|
配套软件包和大型数据库 |
Vibroscope、Vibrodesigner实时显示 |
||
更多技术资料和报价敬请来电来函索取 | |||
