防爆型智能式数字故障监测及振动开关 |
北京法易德测控技术有限公司,Beijing Gemconco M&E Equipment Co. Ltd.
|
|
CTD-1010,俄罗斯振动保护开关,在线状态监测,振动故障报警,防爆 |
|
|
CTD1010: 在线机器振动监测、内置双继电器、防爆 |
| |
|
|
|
目录：
|
|
|
|
网站首页 |
|
|
GPI流量计： |
|
|
流量计首页 |
|
|
椭圆齿轮流量计 |
|
|
高精度工业流量计 |
|
|
离线状态监测： |
|
|
笔式频谱仪STD500 |
|
|
振动数采STD510 |
|
|
双通道同步STD3300 |
|
|
在线状态监测： |
|
|
在线监测CTD1010 |
|
|
6通道同步CTD2060 |
|
|
8或16同步通道CTD2160 |
|
|
16通道同步CTD3168 |
|

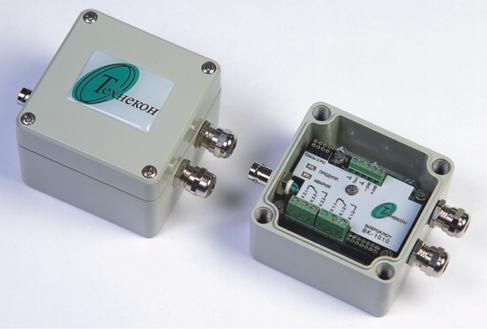

防爆的CTD1010仪器外表和内部结构 |
|
状态监测布局介绍 |
|
性能特点: |
|
状态监测软件： |
|
◎CTD1010硬件本身即是一种智能式振动故障诊断和状态监测系统
◎自动诊断故障、按故障类型报警
◎对测量的振动信号在0.4 秒以内处理成频谱并自动监测频谱的1～10个峰值
◎对每个频谱的峰值设定两级报警门槛值
◎微机屏幕上显示1～10个频谱峰值的幅值、通频总量、机器良好或报警状态
◎内部配有两级继电器，对外部声光报警、机器控制
◎按振动单位位移量、速度、加速度测量振动峰值/峰峰值/均方根等值
◎配套的振动分析软件包在微机屏幕上显示并分析：频谱、时域波形
◎频谱图分析4～1000 Hz、时域波形分析
◎4～20 mA信号输出至PLC/DCS等系统，显示振动趋势曲线、频谱、波形
◎本安防爆，IP66
◎内有加速度振动传感器，可外接ICP型任何一种传感器，可以监测过程量
◎内部安装两级LED指示灯，指示报警状态 |
|
VibroSCOPE |
|
|
VibroDESIGNER |
|
|
24小时监控室软件 |
|
|
服务器状态监测软件 |
|
|
多通道记录分析仪： |
|
|
多通道噪声振动分析仪 |
|
|
噪声振动分析软件包 |
|
|
振动传感器： |
|
|
加速度传感器首页 |
|
| |
|
| |
|
| |
|
|
| |
|
技术指标:
振动数据采集: 单通道，配套状态监测软件包（安装于PLC或微机）
振动报警输出: 两个内置继电器用于振动报警和危险报警, 外接自动控制系统
两个报警设置: 用户可以设置振动数值用于故障报警和危险报警
机器状态监测: CTD1010连续监测机器振动幅值并与报警点不断比对
动作反应时间: 小于0.4 秒
监测振动频率: 4～1000 Hz，频谱分析3200线，实时显示频谱和时域波形，刷新时间0.4 秒
振动信号输出: 4～20 mA
振动测量精度: 优于5%
振动动态范围: 速度均方根0～570 mm/s、位移峰峰值0～500 mm、加速度均方根0～500 m/s2
微机数据通讯: USB接口连接电脑设置两个报警阈值
工作环境温度: －40～＋55℃
工作环境湿度: 98% (＋35℃时)
工作环境气压: 608～800大气压毫米汞柱(mm Hg)
工作适应场合: 易燃易爆危险场合、风沙雨雪场合
继电器的电源: 小于220 VDC, 或小于250 VAC、触点电流1A
长开长闭触点: 0～60秒, 0.4秒步长设置
仪器外形尺寸: 100×80×60 毫米(mm) 重量0.5公斤
壳体防护指标: IP 66
系统工作电源: 24VDC, 消耗电流小于70 mA
工作模式转换: 小于15秒 |
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
|
| |
|

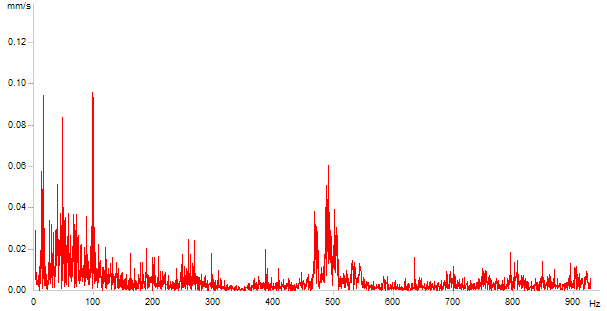

PLC的屏幕显示的频谱： |
| |
|
 |
| |
|
|
| |
|
|
| |
|

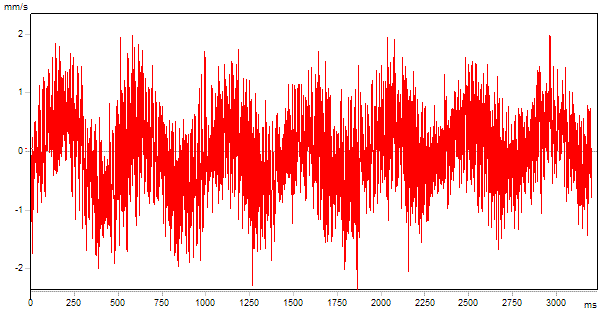

PLC的屏幕显示的时域波形： |
| |
|
 |
|
|
|
|
|
