机组运行实时状态监测软件 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
目录： |
监控软件包的突出特点，是并能使值班人员迅速掌握各台机组的状况信息，并提供迅速采取措施的协助功能。如果值班室微机安装软件VibroSCOPE或VibroDESIGENR，则能对机器装置的振动故障进行频谱波形等各种分析细化的趋势分析，提出机器检修预测报告。

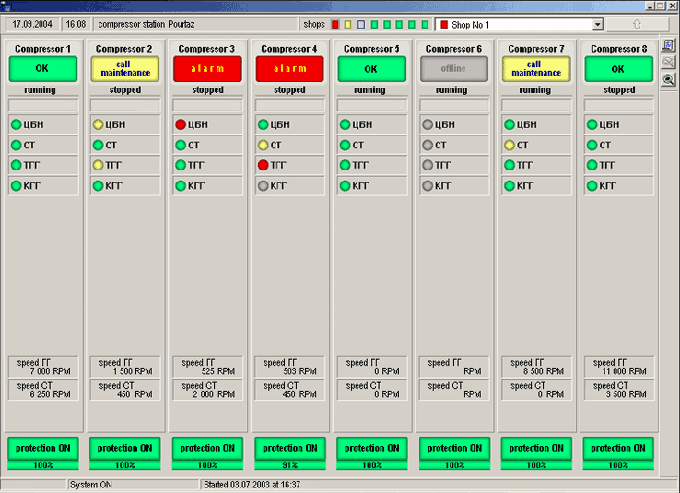

所有机组状态监测屏幕
从上图实时监控屏幕上可以看到，特点是采用了醒目的红黄绿灯表示机组运行状态。表示的机组状态的数据
由服务器（ACTD-serverw）连续送达，并且是实时性的数据传输，传送周期小于1秒，即1秒内所有数据刷新一次。
对机器装置的监测和诊断分析以上图红绿灯窗口显示信息为基础，诸如显示详细的机器状况信息、对机器存在振动故障的分析、趋势图分析等等。
从上图这个主界面上，点击机器名称，即可打开某台机器的趋势图窗口，见下图。趋势曲线随机器实际状况而实时变化，刷新时间小于1秒。见下图。从趋势图窗口可以直观看到趋势的上升和变化，值班人员能以最快的速度及时掌握机器状况信息，提前作出故障变化的判断，及时采取反应措施。在下面趋势图窗口的右侧，是被监测量的趋势曲线，为
增强对机组运行状态是否良好的直觉性，所显示的趋势图具有整体直观特性，不允许细化。
下图中的左侧，是每个相对于被监测量的棒图，棒图显示区中同时标出了两级报警阈值。
GPI流量计：
离线状态监测：
在线状态监测：
状态监测软件：
多通道记录分析仪：
多通道噪声振动分析仪 噪声振动分析软件包
振动传感器：

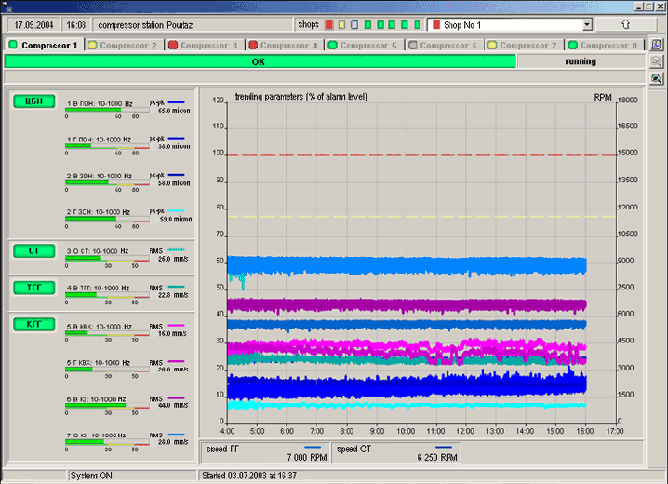

单台机器状态监测屏幕：趋势图和棒图
