CTD3168型: 16通道振动同步,防爆 |
||||
|
目录： |
网络型机器状态监测 | |||
| 在线监测: 发电机组、压缩机组、风机、齿轮变速箱、轧机等机器装置 | ||||
|
GPI流量计： |

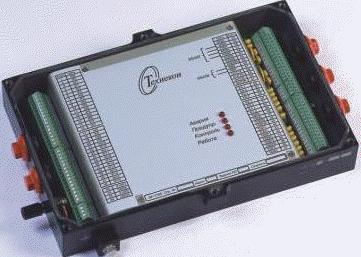

CTD3168的内部结构 |
|||
|
离线状态监测： |
||||
|
在线状态监测： |
||||
|
|
技术指标: |
|||
|
振动测量通道 |
16个同步振动信号输入 |
|||
|
扩展通道 |
2000多个, 由服务器通过网络连接各数采器硬件 |
|||
|
状态监测软件： |
频率信号线性测量范围 |
0～20480 Hz |
||
|
|
每通道同步采样点数 |
65536点 |
||
|
转速信号线性测量范围 |
0.15～400 Hz |
|||
|
频域峰值监测 |
每通道16个 |
|||
|
内置数字处理器 |
2个DSP处理器，1个RISC数字处理器 |
|||
|
多通道记录分析仪： |
每通道16个频带数据处理时间 |
＜0.1秒 |
||
|
多通道噪声振动分析仪 |
输出控制信号至机器装置的自动控制系统 |
＜0.1秒 |
||
|
噪声振动分析软件包 |
转速和相位测量 |
分别监测3个转子 |
||
|
振动传感器： |
振动测量动态范围 |
0～100 mm/s (均方根值) |
||
|
整机系统的振动测量精度 |
＜1% |
|||
|
模拟量信号输出 |
2个或多个 |
|||
|
超低转速机器装置的数据采集 |
长周期信号采样、黑匣子事件追忆 |
|||
|
监测振动通频总量RMS值 |
位移μm、速度mm/s、加速度m/s2, |
|||
|
CTD3168与服务器的数据通讯 |
电缆ProfiBus和所有类型网络, 距离千米以上 |
|||
|
波形信号数据长周期存储 |
周期时间任意设定 |
|||
|
其它工艺参量监测 |
传输Modbus协议的100个温度/压力等过程数据 |
|||
|
所有监测量趋势曲线连续存储长度 |
70秒～1400小时可设定 |
|||
|
机器状态指标 |
硬件壳体内配置4个LED灯 (报警和危险报警) |
|||
|
电源电压 |
24V或220VAC交流电源 |
|||
|
内置继电器 |
4个, 控制触点电压, 220VAC或直流 |
|||
|
4～20mA信号输出 |
2个 |
|||
|
通讯接口 |
RS485 (115200 bits)、RS422 |
|||
|
外形尺寸 |
315.5×197.5×51 mm, 重量3公斤, 全密封 |
|||
|
工作环境全天候 |
温度－44～＋85℃, 风沙雨雪、易燃易爆危险场合 |
|||
|
工作环境气压 |
608～800 毫米汞柱mm Hg |
|||
|
防护性能 |
cat.B4 GOST 15150-69 |
|||
|
测量通道最大安全输入 |
±50V及200mA |
|||
|
机械冲击防护指标 |
cat.N2 GOST 12997-84, 加速度98 m/s2 |
|||
|
防护指标 |
防爆，IP66 |
|||
|
|
配套软件包和大型数据库 |
Vibroscope、Vibrodesigner实时显示 |
||
|
|
示图1 | 示图2 | ||
