故障诊断实例: |
变速箱分析例1, 超低转速重载齿轮传动: |
|
 |
||
| 经齿轮箱减速的超低转速齿轮传动机组，转速0.19Hz，啮合频率4.38Hz | ||
|

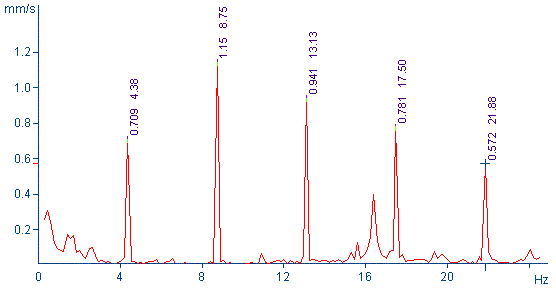

1-1、齿轮磨损时的梳状频谱: |
||
 |
||
|

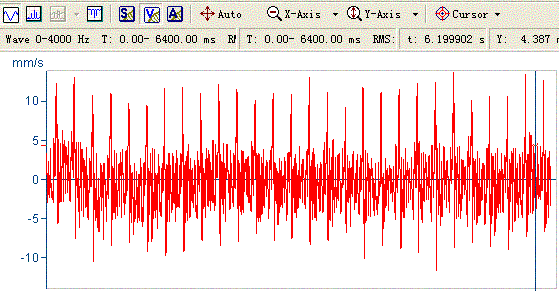

1-2、齿轮磨损时的原始波形: |
||
 |
||
|

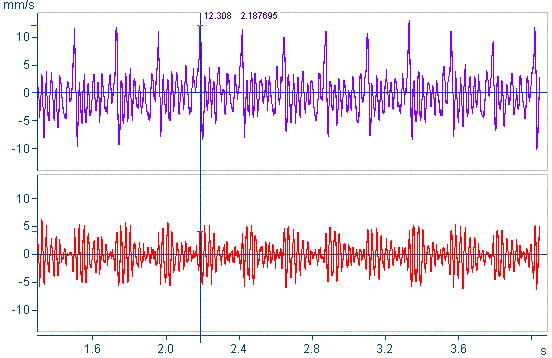

1-3、原始波形4～5Hz带通滤波后: |
||
 |
||
|
1-4、重载超低转速齿轮传动引起的结构共振: |
||
 |
||
|

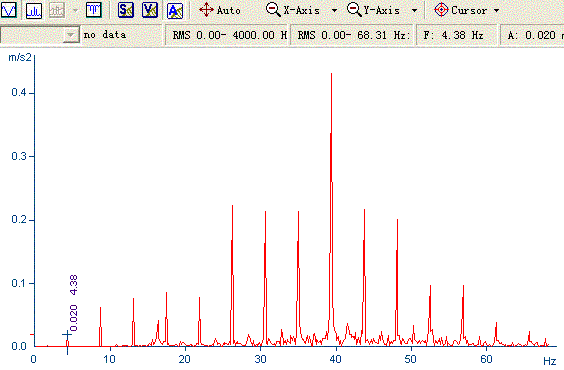

1-5、加速度FFT: |
||
 |
||
|
|
||
|
|
测量使用数采器: STD3300, 参数组态25600线, 4000Hz | |
| 分析使用软件包: Vibrodesigner | ||
|
