振动故障轴心轨迹分析,振动轴心轨迹图
使用轴心轨迹诊断振动故障 |
||
北京法易德测控技术有限公司 |
||
|
||
轴心轨迹案例1: |
||
轴心轨迹案例1 |
使用硬件:STD3300型双通道同步数据采集器 兼振动分析仪 | |
使用软件:VibroDesigner型 振动分析软件包 | ||
轴心轨迹案例3 |
使用探头:两个强力磁座和两个加速度振动传感器 | |
|
测量位置:高速压缩机轴瓦座壳体 相交90°位置处 | |
|
旋转工频:107.5Hz | |
测量组态:采样频率20480Hz,采样点数65536点,双通道同步测量位移速度加速度三个参量 | ||
|
||
|

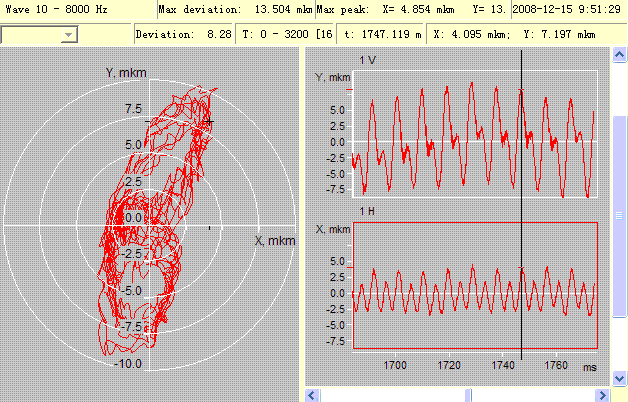

原始轨迹(单位μm): | |
|
|
|

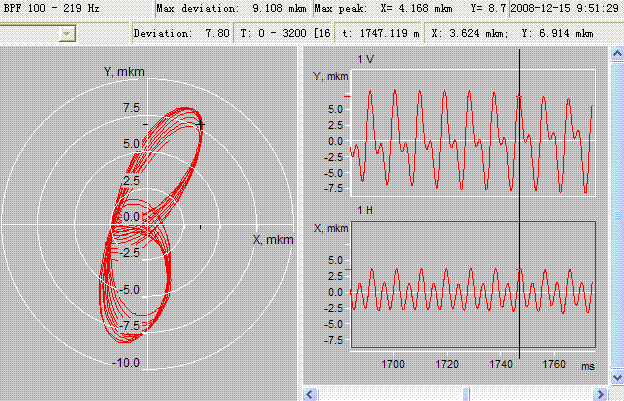

滤波后的轨迹(去除高频信号分量): | ||
|
||

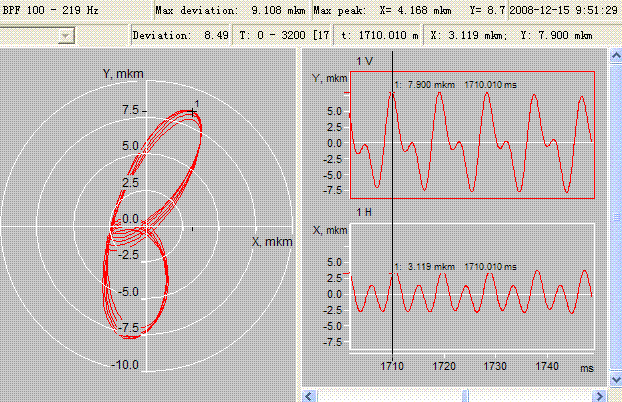

轨迹细化: | ||

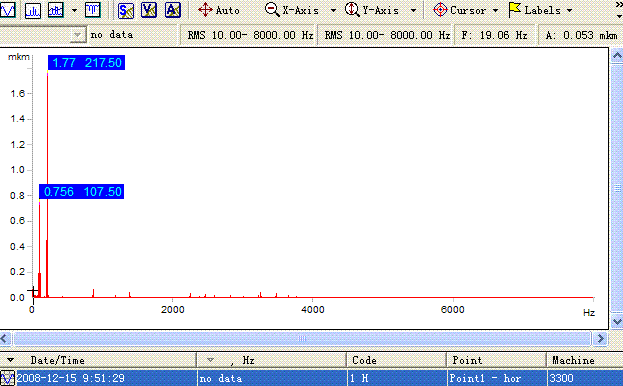

原始频谱图(单位μm): | ||
|
||

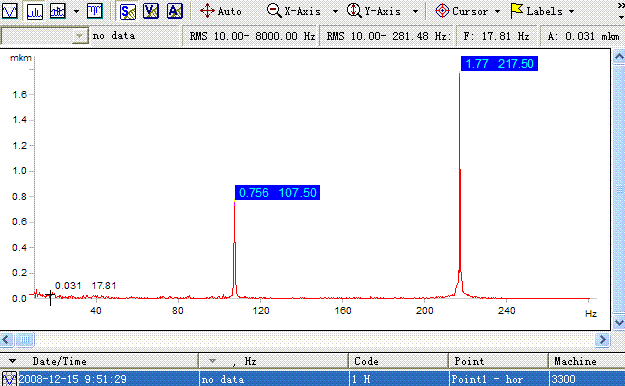

细化后的频谱图(单位μm): | ||
结论:轴心对中不良。 | ||
小结:轨迹形状虽与油膜涡动近似,但有明显区别 ,同时,转子一周期内明显扭振两次。 | ||
