汽轮机组转子动不平衡振动分析 |
||
|
授权总代理：北京法易德测控技术有限公司，Beijing Gemconco M & E Equipment Co. Ltd. |
||
|
汽轮发电机组动不平衡,相位测量,振动测量,振动轴心轨迹分析 |
||
|
公司业务范围：振动分析技术培训、现场故障诊断服务、现场动平衡服务、状态监测服务 |
||
|
目录： |
汽轮机组故障诊断案例1 |
|
|
汽轮发电机组诊断1 |
||
|
汽轮发电机组诊断2 |
||
|
汽轮发电机组诊断3 |
||
|
汽轮发电机组诊断4 |
||
|
汽轮发电机组诊断5 |
||

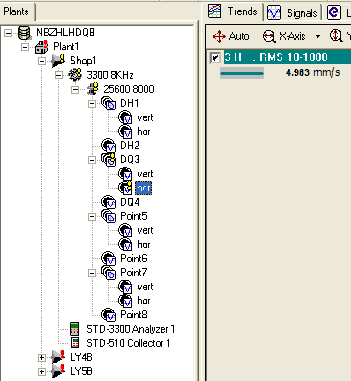

| 图1，数据库目录树： | ||
 |
||
|
|
||
|
|
||
|
其中，位于载荷端水平测点(3H测点)测量的通频振动总量RMS值为4.983mm/s |
||

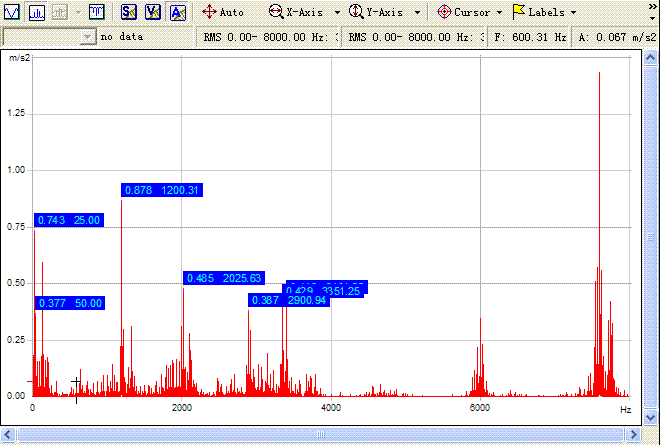

| 图2，原始频谱图，单位m/s2： | ||
|
|
||

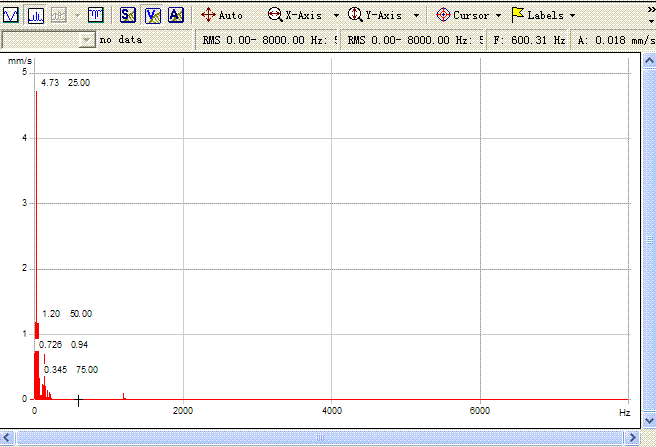

| 图3，原始频谱图，单位mm/s： | ||
|
|
||

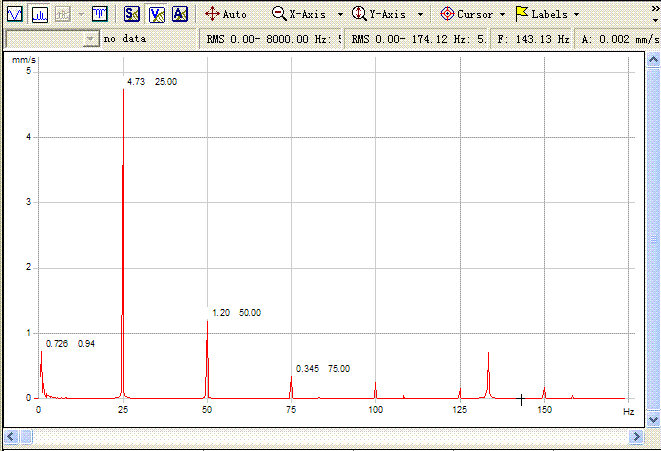

| 图4，对上图做细化： | ||
|
|
||
|
转频振动分量占振动通频总量约95% |
||

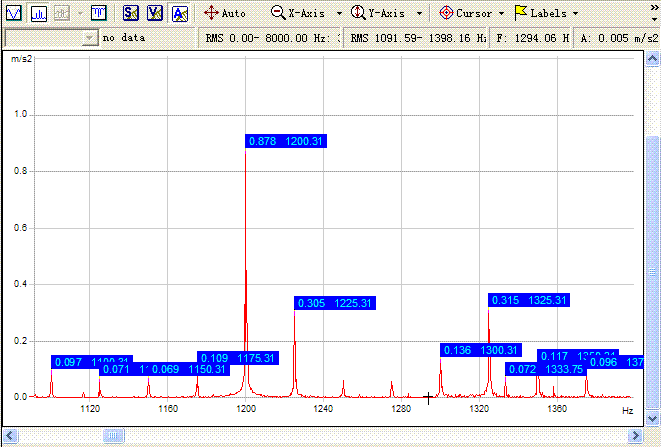

| 图5，对图2做细化的图示-1： | ||
|
|
||
|
由图中可见明显25Hz的调制边频 |
||

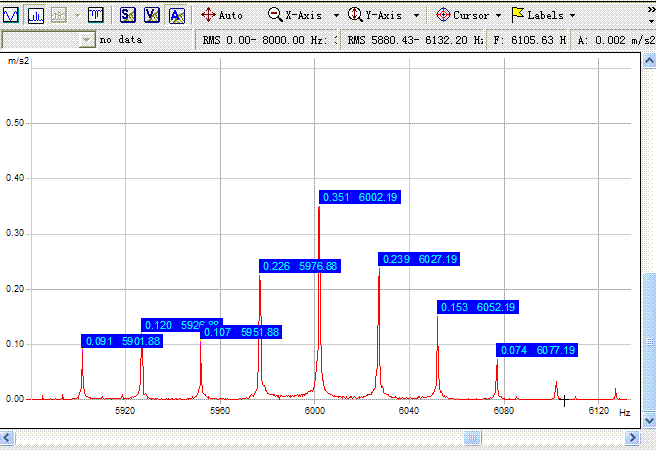

| 图6，对图2做细化的图示-2： | ||
|
|
||
|
由图中可见明显25Hz的调制边频 |
||
| 图7，对图2做细化的图示-3： | ||
|
|
||
|
由图中可见明显25Hz的调制边频 |
||

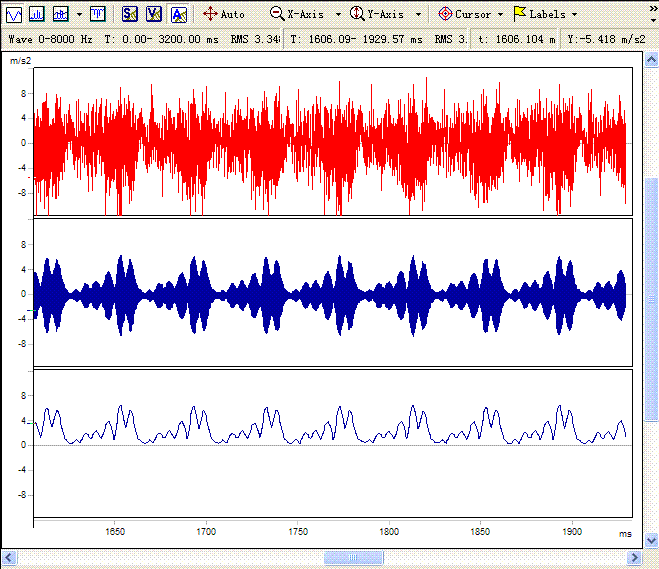

| 图8，原始时域、高频带通、高频包络： | ||
|
|
||

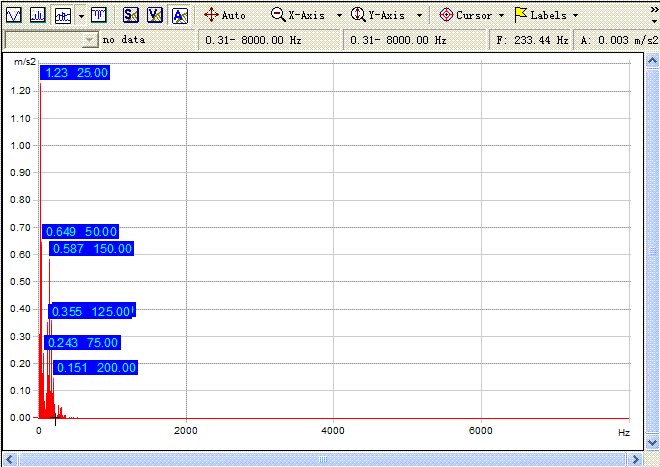

| 图9，高频端包络频谱： | ||
|
|
||

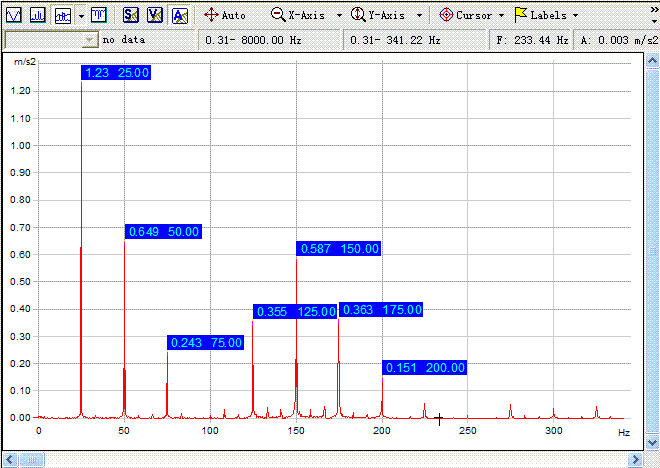

| 图10，对图9作细化后的包络频谱： | ||
|
|
||
|
高频端加速度谐振的原因在于转频幅值过大 |
||

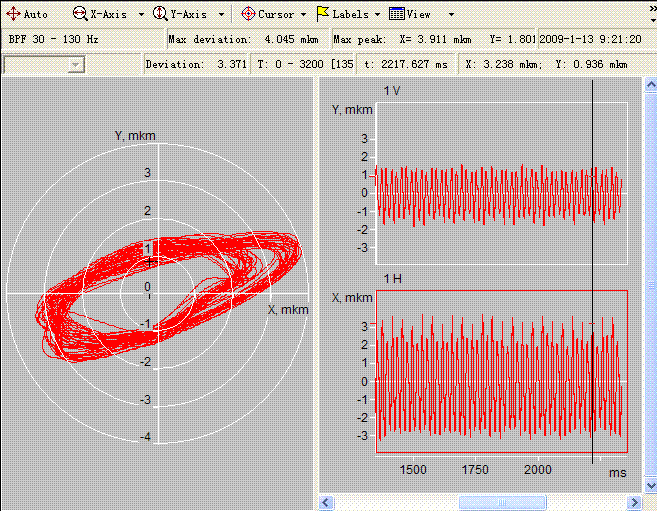

| 图11，负荷端高阶轴心轨迹，轨迹稳定，轴瓦油膜工作状况良好： | ||
|
|
||
|
图中单位um，内8字轨迹表现出了轻微的轴不对中 |
||
| 图12，自由端高阶轴心轨迹： | ||
|
|
||
|
图中单位um |
||
| 结论：转子明显质量偏心，并以静不平衡状态为主。 | ||
|
