应用李萨如图分析相对信号相位关系 |
||
|
北京法易德测控技术有限公司 |
||
|
以下分析使用: STD3300便携式双通道同步振动分析仪, 软件Vibrodesigner |
||
|
以下分析精度: 0.195 毫秒 (需要时精度可优于0.025毫秒或更高精度) |
||
|
故障诊断实例: |
 |
|
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|

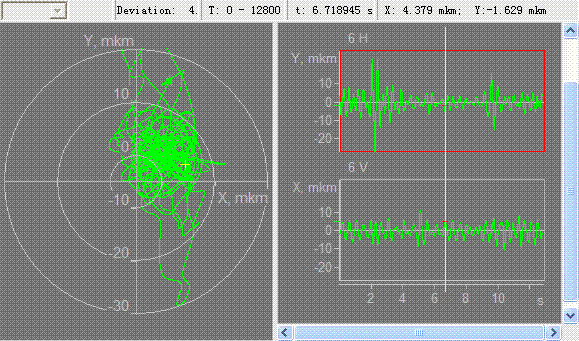

右侧图形: 双通道同步位移量冲击响应, 时域波形, 单位微米 | |
| 左侧图形: 李萨如分析曲线 | ||
 |
||
| 选择1.5～5.5秒时域细化(横坐标黄色直线所示, 作出后为下图) | ||
 |
||
| 再选择2.0～2.8秒时域细化(横坐标黄色直线所示, 作出后为下图) | ||
 |
||
| 李萨如曲线显示了2156.445毫秒时刻的冲击信号的代数和 | ||
| 左侧图中黄色十字标所示, 以及右侧图黄色游标所示 | ||
 |
||
| 一个周期后信号的相位关系量从相反方向回到原来位置 | ||
| 应用领域: 冲击振动测试,机械加工减振效果试验,叶片测频,电信号研究,机组转子轴心轨迹分析 | ||
| 旋转机械振动相位分析,共振效应,机器故障诊断 | ||
|
