轴承分析例1：

测量和分析使用产品：STD3300振动数据采集器、VibroDesigner振动分析软件包

轴承故障分析1

数据库组态主要参数：65536采样点、采样频率20480Hz

轴承故障分析2

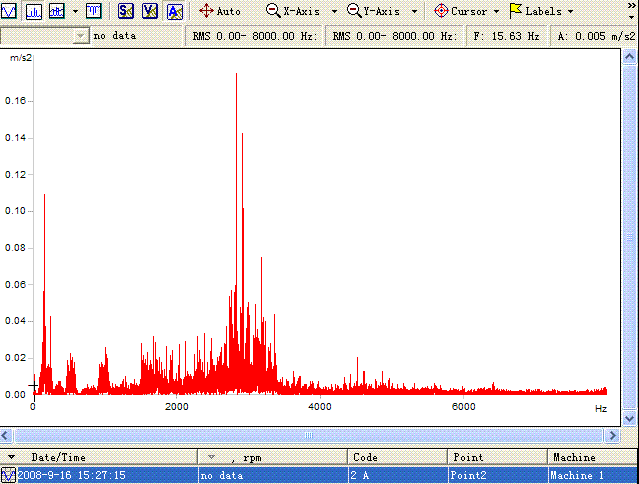

原始频域（风机转速937.8转/分,15.63Hz）：

轴承故障分析3

轴承故障分析4

轴承故障分析5

轴承故障分析6

轴承故障分析7

轴承故障分析8

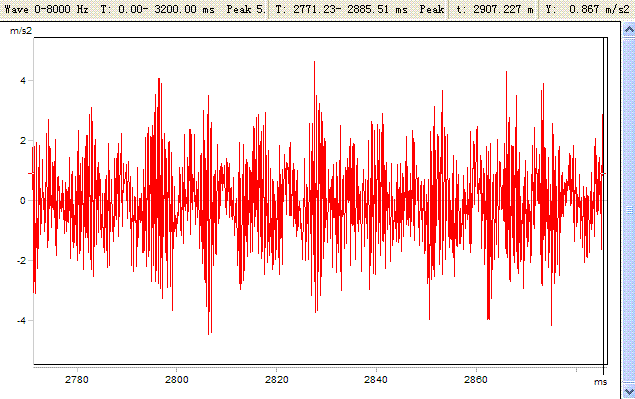

原始时域：

数字滤波后的时域：

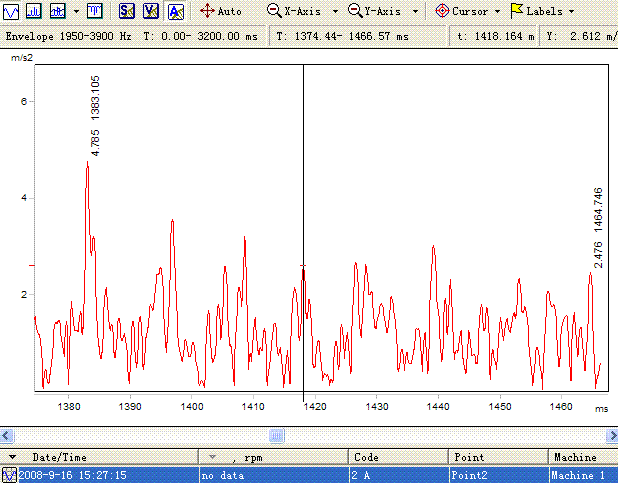

波形包络：

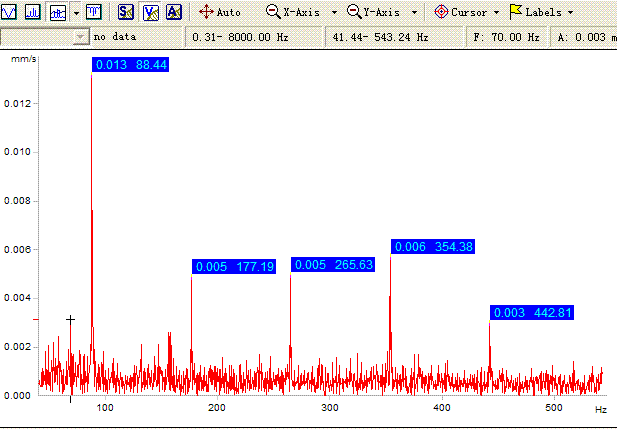

频谱包络，速度单位mm/s：

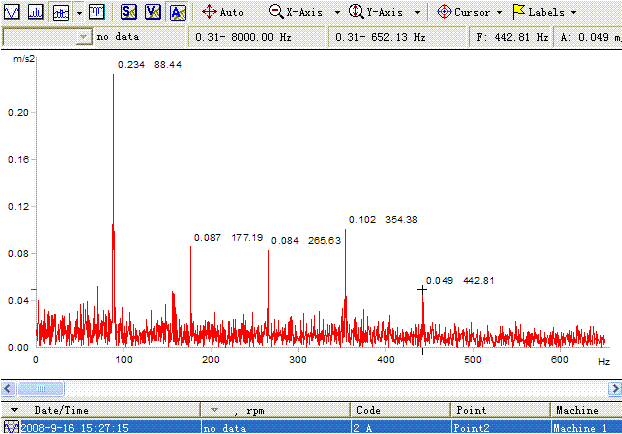

频谱包络，加速度单位m/s2：

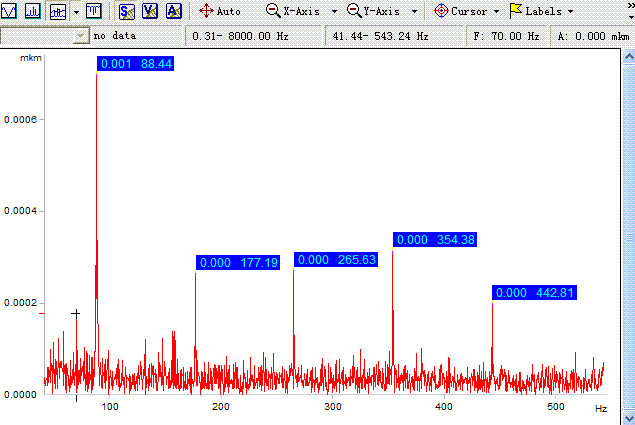

频谱包络，位移量单位μm：

诊断结论：轴承内环点蚀早期缺陷
