网站首页		轴承故障诊断案例4：
轴承故障分析1		使用硬件：STD3300型双通道同步数据采集器兼振动分析仪
轴承故障分析2		使用软件：VibroDesigner型振动分析软件包
轴承故障分析3		使用探头：两个强力磁座和两个加速度振动传感器
轴承故障分析4		组态参数：双通道同步采样65536采样点、双通道同步采样频率10240Hz
轴承故障分析5

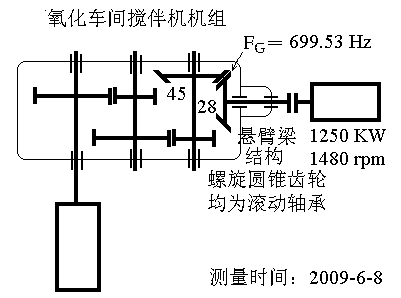

轴承故障分析6		图1、搅拌机工作简图：
轴承故障分析7
轴承故障分析8











		输入轴小齿轮轴通频振动幅值（ISO10816速度均方根值10～1000Hz）：
		垂直4.343mm/s、水平6.206mm/s、轴向7.839mm/s：
		其它测点的水平、垂直、轴向振动值昀低于3.6mm/s。

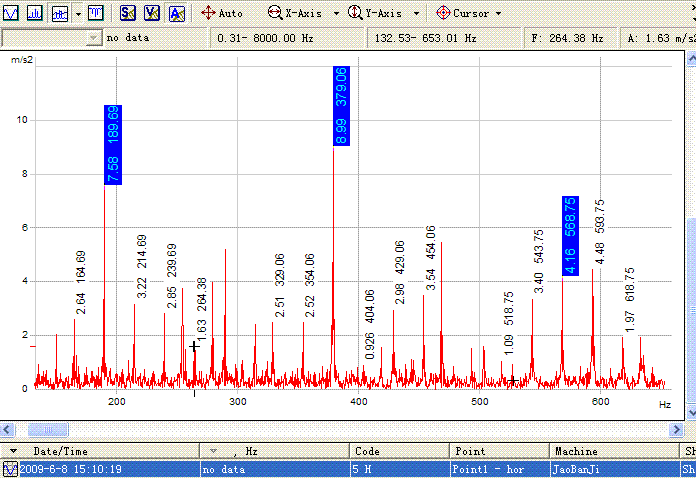

		图2、齿轮箱输入轴水平测点，解调加速度频谱图：

		内环频谱故障特征：
		①，突出的三个频率峰值恰构成1倍频、2倍频、3倍频频谱特征（使用谐波光标定位）：
		②，内环磨损时，其缺陷频率的1倍频、2倍频、3倍频峰值均随磨损加剧而明显增大，作为中心频率均伴有边频，边频间隔是该轴的转频；

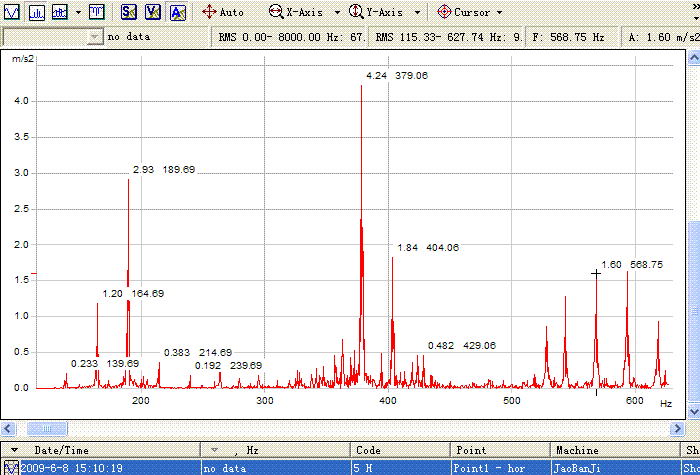

		图3，和上图同测点同方向未做解调的加速度频谱图：

		分析：图3同样显示出了和图2同样的内环故障的频谱图特征，但图2的特征更为明显、更易做出诊断。

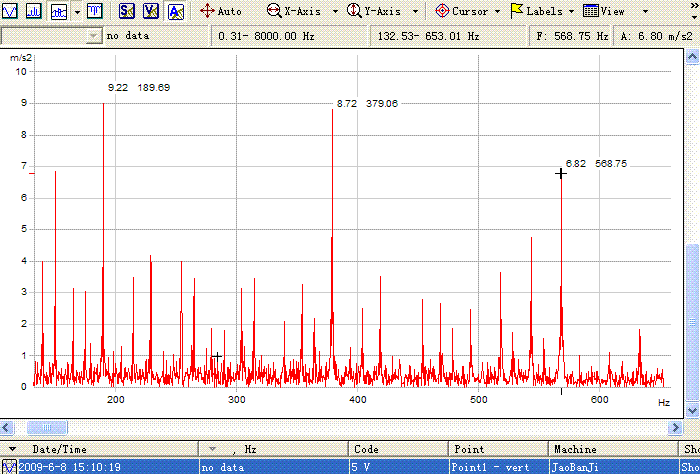

		图4，与图2相同的通频解调加速度频谱：

		与图2相比，2倍频中心频率峰值低于1倍频。实际上，图2显示的特征更接近于轴承实际磨损状况（内环照片见图6）。

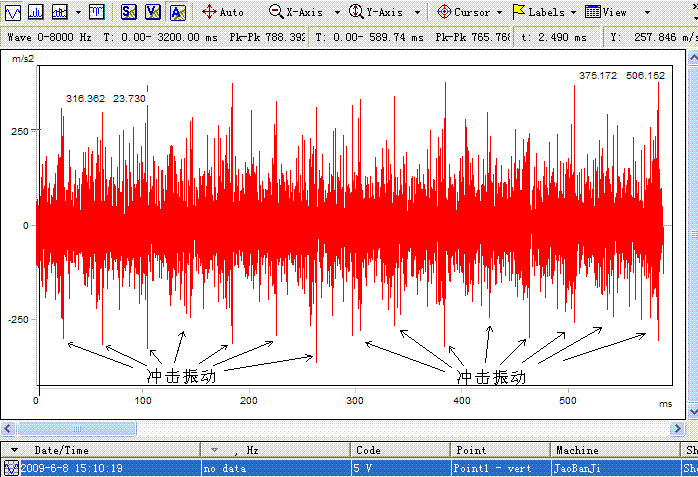

		图5，内环严重损伤时的原始时域特征：


		图6，损伤的内环，严重点蚀的照片：

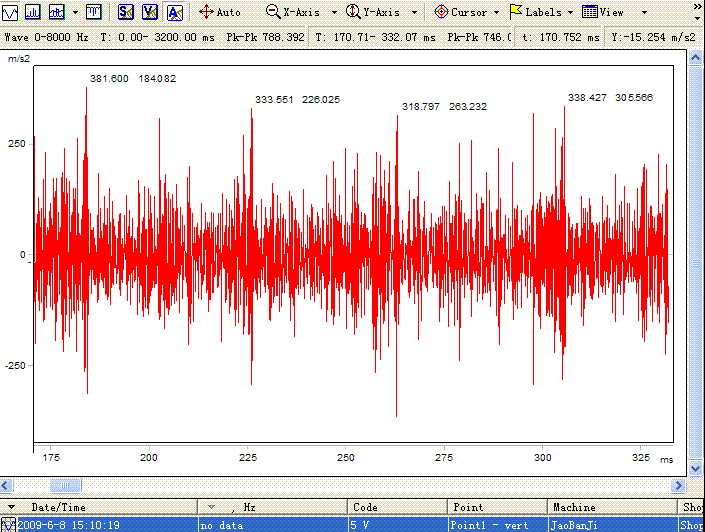

		图7，在图5基础上做局部细化的加速度时域：

		上图显示了滚子通过内环点蚀区产生冲击振动的细节峰值标记中，左为幅值，右为时间

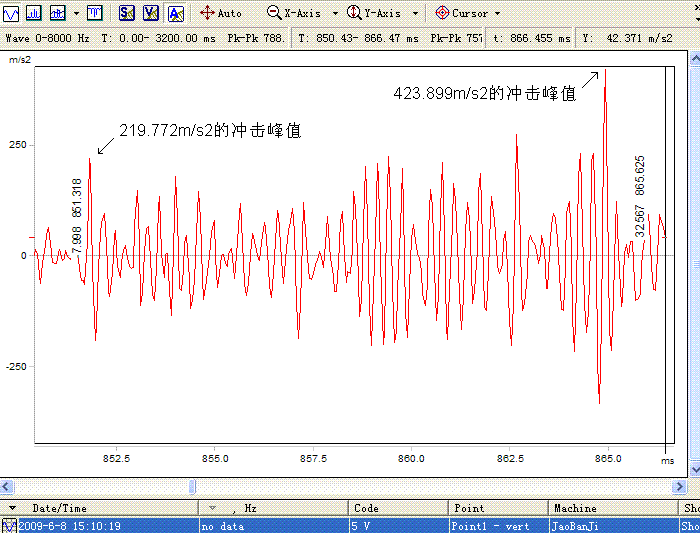

		图8，一个滚动体通过内环点蚀区过程中的冲击状况：

		一个滚动体通过内环点蚀区的时间约不到10毫秒

		小结：按ISO10816速度均方根值10～1000Hz判定规则，该测点垂直通频幅值为4.343mm/s，故障程度似乎可以接受，但其加速度时域中多数单峰冲击振动幅值达到300m/s2以，个别的达到423.899m/s2，且是由于轴承内环点蚀所造成，这个现实是不能被接受的。所以，在故障诊断工作中，除了要按ISO10816规则做诊断分析，更要特别注重频谱、时域的特征分析。
