轴承分析例3 |
||
|
使用硬件：STD510型单通道振动数据采集器兼频谱分析仪 |
||
|
使用软件：VibroDesigner振动分析软件包 |
||
|
风机转速：24.78 Hz |
||
|
测量位置：1次风机前轴承 |
||
|

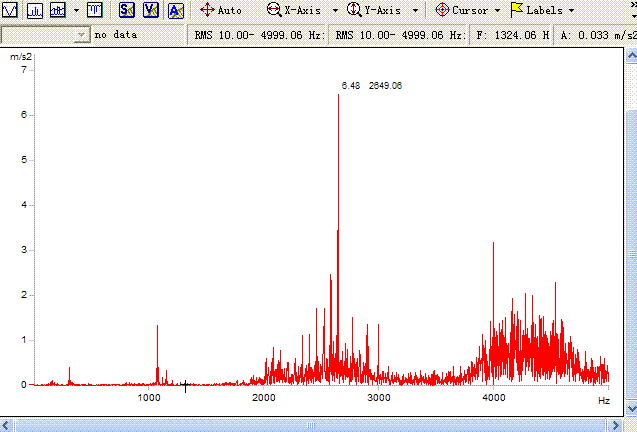

加速度原始频域: |
||
|
轴承故障分析6 |
 |
|
|
轴承故障分析7 |
||
|
轴承故障分析8 |
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|

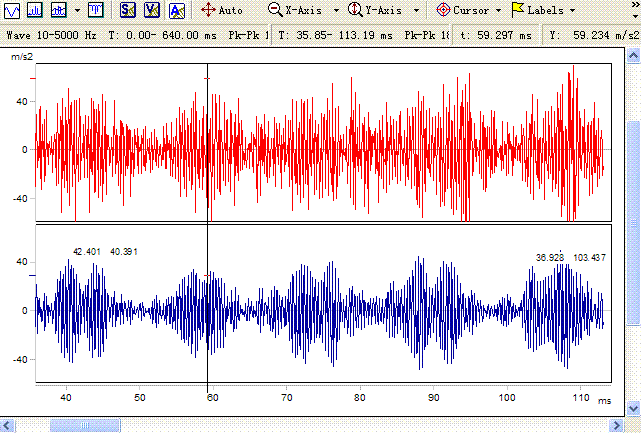

加速度原始时域（明显63.4Hz的调制）： |
||
 |
||
|
加速度频谱细化（明显不等距边频调制）： |
||
 |
||
|

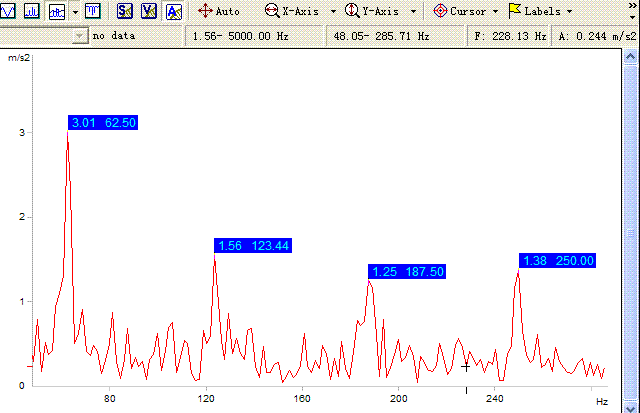

加速度包络谱： |
||
 |
||
|

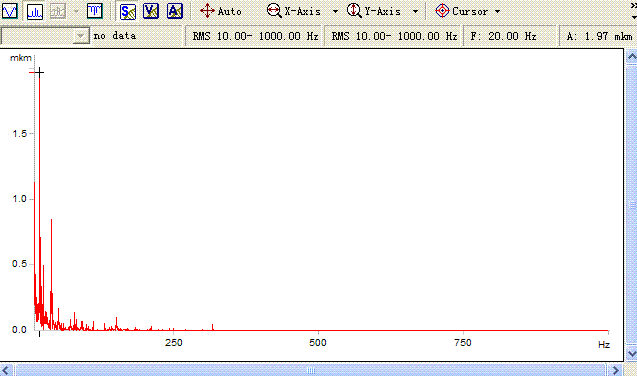

位移量原始频谱图（单位μm）： |
||
 |
||
|

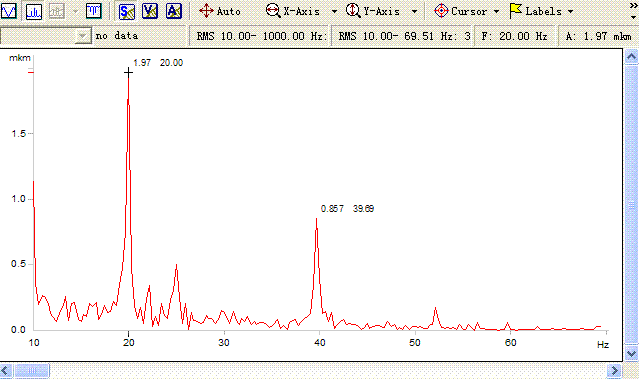

位移量频谱图细化（单位μm）： |
||
 |
||
|
|
按Ctrl+A键对频谱中20Hz峰值精确定位为19.91Hz | |
|
|
按Ctrl+A键对频谱中39.69Hz峰值精确定位为39.84Hz | |
|
|
||
|
诊断结论：前轴承外环磨损缺陷、前轴承外环跑套 |
||
|
