网站首页		电机故障诊断案例1 测量使用硬件：STD500振动数据采集器兼振动分析仪分析使用软件：VibroDesigner振动分析软件包组态主要参数：8192采样点、采样频率2560Hz 鼠笼电机转速：2860.2转/分,47.67Hz
电机案例1
电机案例2
电机案例3
电机案例4

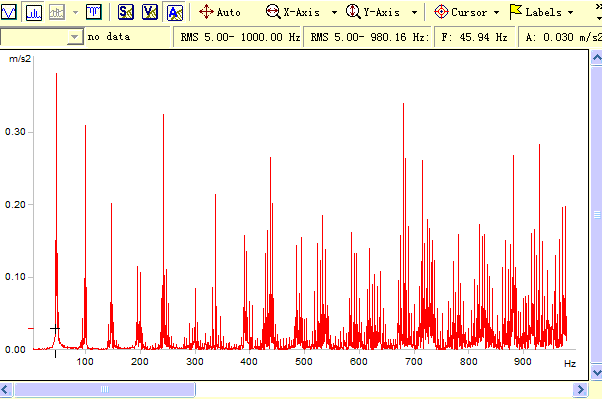

电机案例5		图1，原始加速度频域:

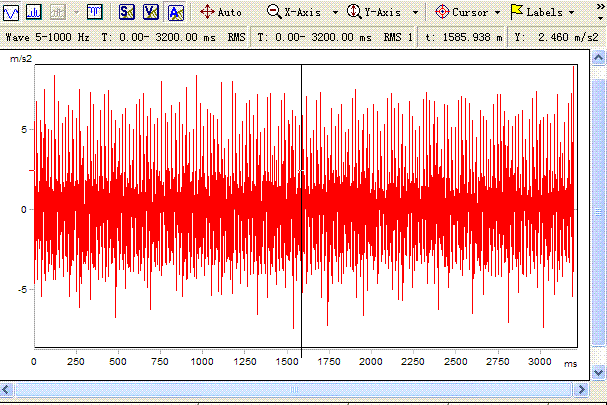

		图2，原始加速度时域：

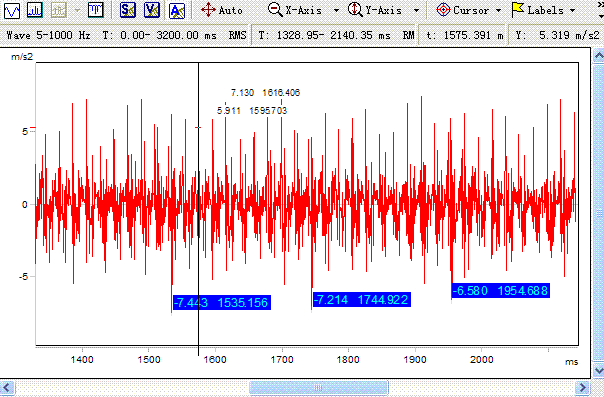

		图3，对上图作细化：

其它诊断案例		分析：由上图已经可见明显对转频的4.76Hz调制信号
网站首页
		图4，原始速度时域：

		分析：在速度波形中，调制现象更为明显

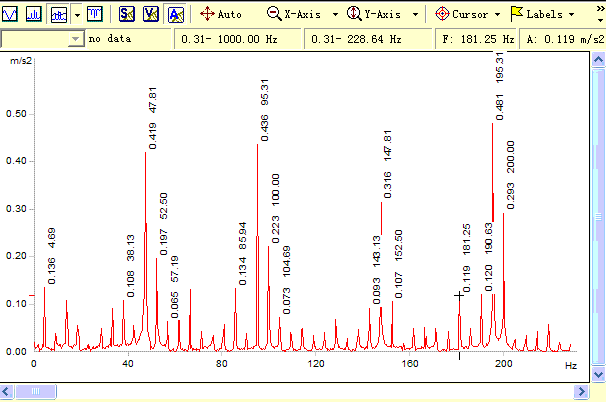

		图5，加速度包络谱：

		分析：低频端明显4.69Hz峰值、各中心频率（转频及其高阶分量）4.69Hz边频
		结论：电机转子电气缺陷。

		说明：
		分析中使用计算公式：gFa ＝2(Fa－F1×P) 式中: gFa 滑差频率 g ＝滑差率 Fa＝电源频率 F1＝转频 P ＝电机转子极对数(该电机P＝1) 则: 滑差频率＝2(电源频率50Hz－转频47.67Hz×极对数1)＝4.66Hz 即图5中的边频间隔

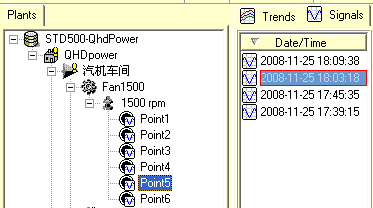

		数据库：


其它诊断案例		注：
网站首页		使用软件VibroDesigner的分析功能，对STD500硬件测量的振动信号可以分析到低频1Hz。

更多技术资料和报价敬请来电来函索取
