轴裂纹故障诊断1： |
||
| 使用硬件：STD3300型双通道同步数据采集器 兼振动分析仪 | ||
|
轴裂纹故障诊断2 |
使用软件：VibroDesigner型 振动分析软件包 | |
|
轴裂纹故障诊断3 |
使用探头：两个强力磁座和两个加速度振动传感器 | |
|
轴裂纹故障诊断4 |
组态参数：双通道同步采样65536采样点、双通道同步采样频率10240Hz | |
|
轴裂纹故障诊断5 |
||
|
轴裂纹故障诊断6 |

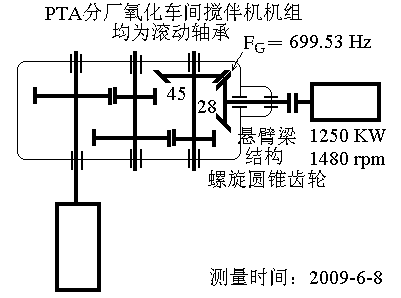

图1、搅拌机工作简图： | |
|
轴裂纹故障诊断7 |
|
|
|
轴裂纹故障诊断8 |
||
| 输入轴小齿轮轴通频振动幅值（ISO10816速度均方根值10～1000Hz）： | ||
|
垂直4.343mm/s、水平6.206mm/s、轴向7.839mm/s： |
||
|
其它测点的水平、垂直、轴向振动值昀低于3.6mm/s。 |
||
|
|
||

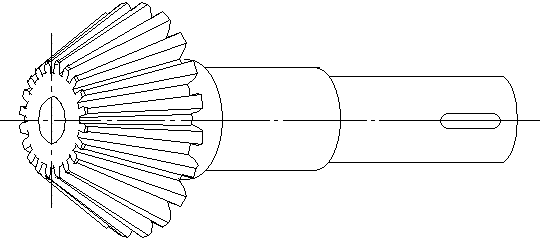

| 图2，呈悬臂梁支承的输入轴圆锥齿轮轴系结构简图（Z＝28）： | ||
|
|
||
|
应力集中在左轴承处数倍于右支承处 |
||

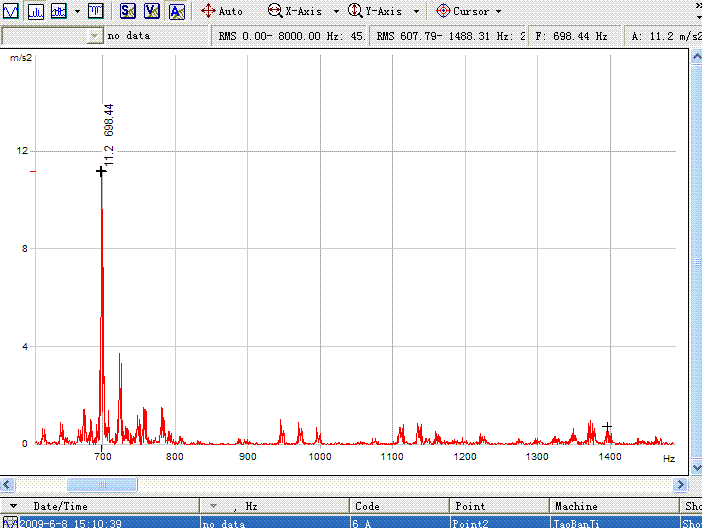

| 图3，输入轴圆锥齿轮轴向方向，加速度频谱图： | ||
 |
||
| 频谱特征：啮合频率的中心频率突出，边频较小，边频间隔是该轴的转频； | ||

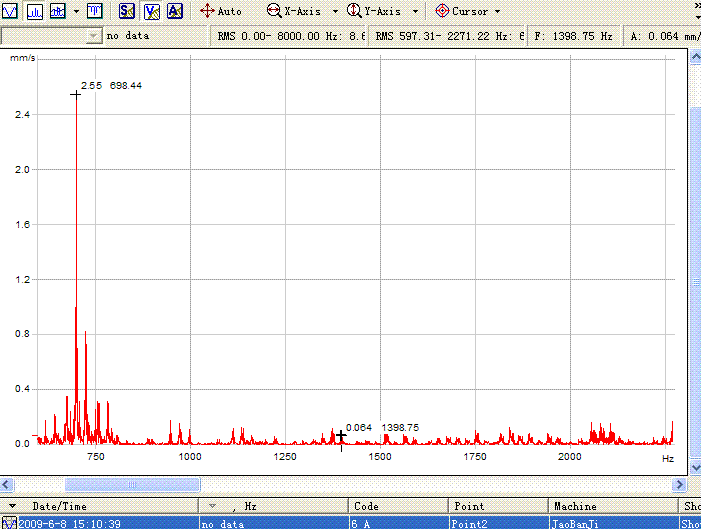

| 图4，输入轴圆锥齿轮轴向方向，速度频谱图： | ||
 |
||
| 频谱特征：与图3呈现相同特征。 | ||

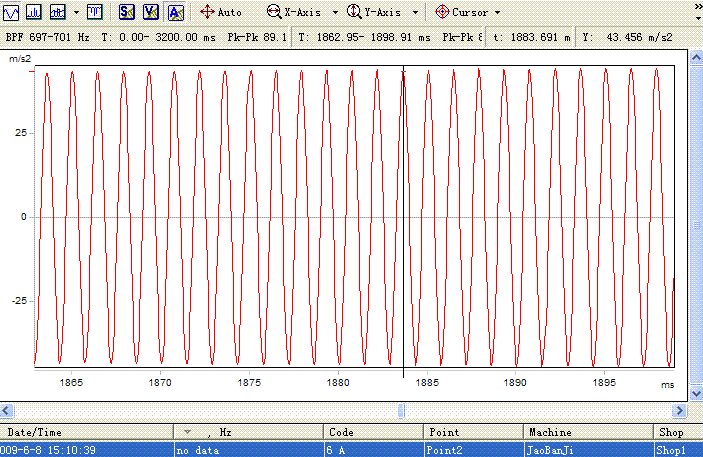

| 图6，重载时的啮合频率时域： | ||
 |
||
|
波形周期是698.44Hz |
||
| 图7，几乎卸载时的啮合频率时域： | ||
 |
||
| 观察图6、图7时，注意垂直坐标刻度 | ||
| 诊断结论：小齿轮轴存在轴裂纹。 | ||
| 图8， 存在三处裂纹的小圆锥齿轮轴照片： | ||
|
