澳大利亚Flomec流量计 |
||
|
|
||
| 应用：果汁、饮料、食用油、纯净水、化工、强酸强碱、高粘度、油脂、油类、污水 | ||
|
|
进口椭圆齿轮流量计 | |
|
普通口径流量计的口径，15、25、40、50mm，产品图形和技术指标如下： |
||
 |
||
|
|
||
|
|
||
|
|
||
|

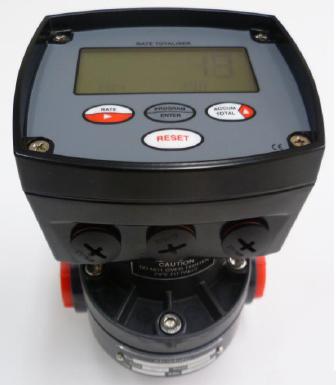

普通口径椭圆齿轮流量计（两端管螺纹连接，液晶数字显示） |
||
 |
||
|
|
||
|
|
普通口径椭圆齿轮流量计（液晶数字显示同时4～20mA远传输出） | |
 |
||
|
|
||

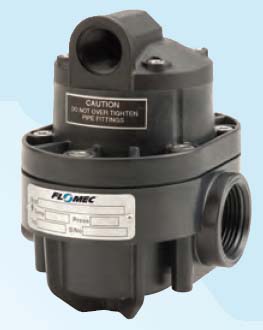

| 普通口径椭圆齿轮流量计（两端管螺纹连接，4～20mA/脉冲信号远传输出） | ||
 |
||
| 普通口径椭圆齿轮流量计（液晶屏配透明防护盖） | ||
 |
||

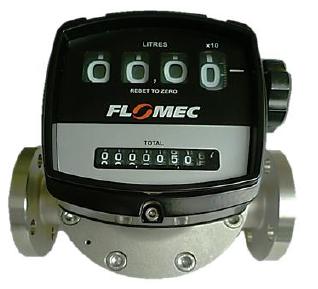

| 普通口径椭圆齿轮流量计（机械数字/法兰连接） | ||
 |
||
| Y字型不锈钢过滤器 | ||
| 进口椭圆齿轮流量计 | ||
| 一、15mm 齿轮流量计指标： | ||
| ■ 流量计通过口径：15mm（0.5英寸/DN15） | ||
| ■ 两端接口连接方式：内螺纹（NPT，BSPT，ISO或其它规格）、法兰盘 | ||
| ■ 线性流量范围：1～40升/分钟 | ||
| ■ 测量精度：0.2%（选件NL） | ||
| ■ 重复测量精度：0.03% | ||
| ■ 工作温度范围－20～＋120℃（150℃） | ||
| ■ 机械数字型流量计工作温度范围－20～＋80℃ | ||
| ■ 耐压：铝合金68Bar（6.8MPa）、316L不锈钢100Bar（10MPa）、316L高压型400Bar（40MPa） | ||
| ■ 机械数字流量计耐压：铝合金40Bar（4MPa）、316L不锈钢40Bar（4MPa） | ||
| ■ 防护：IP66/67（NEMA 4X） | ||
| ■ 1类防爆：Exd IIB T4/T6（铝合金、316L不锈钢） | ||
| ■ 2类防爆：Exd I/IIB T4/T6（煤矿认证，仅限316L不锈钢型） | ||
| ■ 推荐使用过滤器：100目（150微米） | ||
| ■ 现场电源接反及过电压保护 | ||
| ■ 干簧片传感器脉冲输出（流量系数）：84个脉冲/升 | ||
| ■ 霍尔传感器脉冲输出（流量系数）：168个脉冲/升 | ||
| ■ 干簧片传感器信号输出：30 VDC/200mA（两线制） | ||
| ■ 霍尔传感器信号输出：5～24 VDC/20mA（三线制） | ||
| ■ 选件脉冲远传输出类型：普通脉冲、比例脉冲、积分脉冲 | ||
| ■ 选件：液晶数字显示、机械数字显示、4～20mA信号远传输出型、流量报警、双点定量控制 | ||
| 二、25mm 齿轮流量计指标（未列出指标与上相同）： | ||
| ■ 流量计通过口径：25mm（1英寸/DN25） | ||
| ■ 线性流量范围：10～150 升/分钟 | ||
| ■ 干簧片传感器脉冲输出（流量系数）：27个脉冲/升 | ||
| ■ 霍尔传感器脉冲输出（流量系数）：107个脉冲/升 | ||
| 三、40mm 齿轮流量计指标（未列出指标与上相同）： | ||
| ■ 流量计通过口径：40mm（1.5英寸/DN40） | ||
| ■ 线性流量范围：15～250 升/分钟 | ||
| ■ 耐压：铝合金30Bar（3MPa）、316L不锈钢50Bar（3MPa）、316L高压型400Bar（40MPa） | ||
| ■ 机械数字流量计耐压：铝合金30Bar（3MPa）、316L不锈钢30Bar（3MPa） | ||
| ■ 脉冲输出（流量系数）：干簧片传感器14个脉冲/升；霍尔传感器56个脉冲/升 | ||
| ■ 高分辩率脉冲输出型（流量系数）：N/A | ||
| 四、50mm 齿轮流量计指标（未列出指标与上相同）： | ||
| ■ 流量计通过口径：50mm（2英寸/DN50） | ||
| ■ 线性流量范围：30～450 升/分钟 | ||
| ■ 耐压：铝合金20Bar（2MPa）、316L不锈钢38Bar（3.8MPa）、316L高压型300Bar（30MPa） | ||
| ■ 机械数字流量计耐压：铝合金20Bar（2MPa）、316L不锈钢20Bar（2MPa） | ||
| ■ 脉冲输出（流量系数）：干簧片传感器6.5个脉冲/升；霍尔传感器26个脉冲/升 | ||
| ■ 高分辩率脉冲输出型（流量系数）：N/A | ||
| 五、50mm E型齿轮流量计指标（未列出指标与上相同）： | ||
| ■ 流量计通过口径：50mm（2英寸/DN50） | ||
| ■ 线性流量范围：35～580 升/分钟 | ||
| ■ 耐压：铝合金20Bar（2MPa）、316L不锈钢38Bar（3.8MPa）、316L高压型300Bar（30MPa） | ||
| ■ 机械数字流量计耐压：铝合金20Bar（2MPa）、316L不锈钢20Bar（2MPa） | ||
| ■ 脉冲输出（流量系数）：干簧片传感器4.8个脉冲/升；霍尔传感器19.2个脉冲/升 | ||
| ■ 高分辩率脉冲输出型（流量系数）：N/A | ||
| 超大流量范围、UM020型对称叶轮式流量计 | ||
 |
||

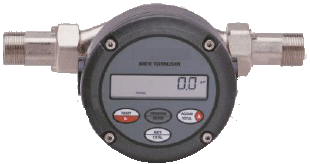

| 本地数字显示带4～20mA信号输出型 | ||
 |
||

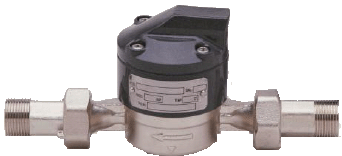

| 双脉冲输出型 | ||
|
UM020型流量计技术指标： |
||
| ■ 流量计通过口径：20mm（0.75英寸/DN20） | ||
| ■ 工作原理：平衡对称叶轮式 | ||
| ■ 两端接口连接方式：内螺纹（NPT，BSPT，ISO或其它规格）、法兰盘 | ||
| ■ 线性流量范围：0.5～70升/分钟 | ||
| ■ 测量精度：0.5% | ||
| ■ 重复测量精度：0.3% | ||
| ■ 工作温度范围－20～＋90℃ | ||
| ■ 制造材料：黄铜，表面镀镍 | ||
| ■ 耐压：10Bar（1MPa） | ||
| ■ 双脉冲输出：20脉冲/升 | ||
| ■ 选件：液晶数字显示、机械数字显示、4～20mA信号远传输出型、流量报警、双点定量控制 | ||
 |
||
 |
||
| 进口椭圆齿轮流量计的测量腔（齿轮轴与齿轮端面垂直，呈水平状态） | ||
|
澳大利亚Trimec 流量计 |
||

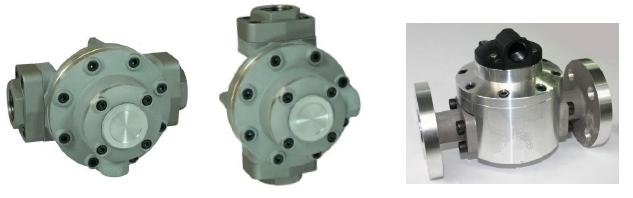

| 流量计安装时，注意使齿轮轴呈水平方位（这样便于信号测量），如下三图： | ||
|
|
||
|
左边两个流量计安装正确（右边的流量计安装后齿轮轴呈垂直状态，安装不正确） |
||
|
|
||
|

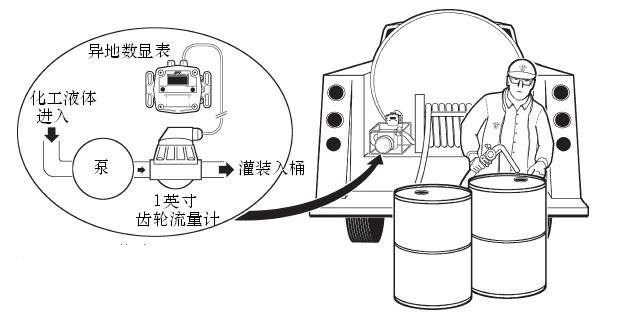

1英寸齿轮流量计——腐蚀性化工液体灌装 |
||
| Flomec 进口椭圆齿轮流量计配有聚四氟乙烯/特氟龙密封圈，适应流量范围广 | ||
| 抗腐蚀、免维护、成本低 | ||
|
|
||
|

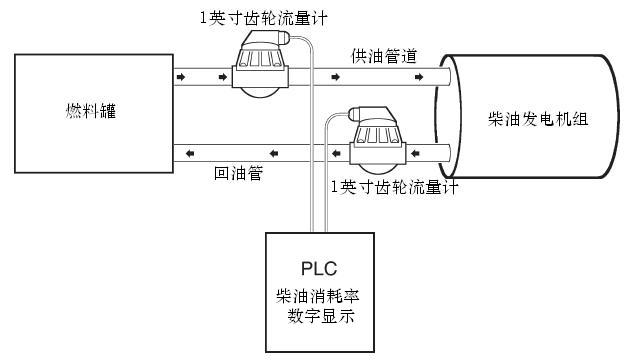

燃料油多余供油并回油的柴油发电机组，安装齿轮流量计与PLC配合精密显示柴油消耗量与消耗率 |
||
|
本案例使用口径1英寸的齿轮流量计 |
||
|
|
||
|
|
Exd I/IIB T4/T6 煤矿等级防爆认证 |
|
 |
||
| 澳大利亚 Trimec 进口椭圆齿轮流量计 | ||
|
更多技术资料和报价敬请来电来函索取 |
||
|
