澳大利亚Flomec 大型椭圆齿轮流量计 |
||
|
北京法易德测控技术有限公司，Beijing Gemconco M & E Equipment Co. Ltd. |
||
|
澳大利亚Flomec流量计 |
||
|
|
||
|
澳大利亚Trimec公司制造 |
||
| 应用：果汁、饮料、食用油、纯净水、化工、强酸强碱腐蚀性化工液体、 燃料油、高粘度油脂 | ||
|
|
||
|
大流量流量计的口径，DN80（3英寸）、DN100（4英寸），产品图形和技术指标如下： |
||
 |
||
|
|
||
|
|
||

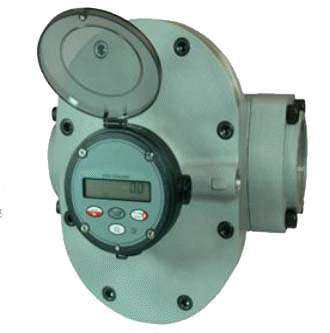

| 安装于垂直管道的大型齿轮流量计（法兰盘连接、脉冲信号变送远传输出） | ||
|
|
||
 |
||
|
|
||
| 安装于垂直管道的大型齿轮流量计（机械数字显示，上行：可回零累计；下行：总累计流量） | ||
 |
||
|
|
||
|
|
||
| 安装于水平管道的大型齿轮流量计（管螺纹连接、LCD数字显示、流量信号远传输出） | ||
 |
||

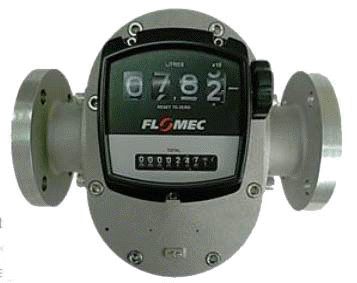

| 不用电源的机械式高精度齿轮流量计，大数字显示4＋1位当前流量，8位累计流量 | ||
 |
||

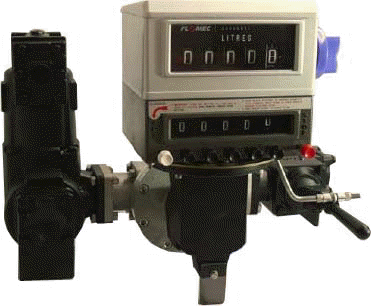

| 在管道和其它装置之间工作的齿轮流量计（法兰连接、机械数字显示） | ||
| 一、80mm口径齿轮流量计指标： | ||
| ■ 流量计通过口径：80mm（DN80，3寸） | ||
| ■ 两端接口连接方式：内螺纹（NPT，BSPT，ISO或其它规格）、法兰盘（或按用户定制） | ||
| ■ 线性流量范围：35～750升/分钟 | ||
| ■ 测量精度：0.2%（选件NL） | ||
| ■ 重复测量精度：0.03% | ||
| ■ 工作温度范围：－20～＋120℃（150℃） | ||
| ■ 工作耐压：铝合金12 Bar、316L不锈钢12 Bar | ||
| ■ 全天候防护：IP66/67（NEMA 4X） | ||
| ■ 1类防爆：Exd IIB T4/T6（铝合金、316L不锈钢） | ||
| ■ 2类防爆：Exd I/IIB T4/T6（煤矿认证，仅限316L不锈钢型） | ||
| ■ 推荐使用过滤器：40目（350微米） | ||
| ■ 现场电源接反及过电压保护 | ||
| ■ 干簧片传感器脉冲输出（流量系数）：2.65个脉冲/升 | ||
| ■ 霍尔传感器脉冲输出（流量系数）：10.65个脉冲/升 | ||
| ■ 干簧片传感器信号输出：30 VDC/200mA（两线制） | ||
| ■ 霍尔传感器信号输出：5～24 VDC/20mA（三线制） | ||
| ■ 选件脉冲远传输出类型：普通脉冲、比例脉冲、积分脉冲 | ||
| ■ 选件：液晶数字显示、机械数字显示、4～20mA信号远传输出型、流量报警、双点定量控制 | ||
| 二、80mm/E型齿轮流量计指标（未列出指标与上相同）： | ||
| ■ 流量计通过口径：80mm/E型（DN80，3寸） | ||
| ■ 线性流量范围：50～1000 升/分钟 | ||
| ■ 干簧片传感器脉冲输出（流量系数）：1.5个脉冲/升 | ||
| ■ 霍尔传感器脉冲输出（流量系数）：6个脉冲/升 | ||
| 三、100mm口径齿轮流量计指标（未列出指标与上相同）： | ||
| ■ 流量计通过口径：100mm（DN100，4寸） | ||
| ■ 线性流量范围：75～1500 升/分钟 | ||
| ■ 耐压：10 Bar（1MPa） | ||
| ■ 脉冲输出（流量系数）：干簧片传感器1.1个脉冲/升；霍尔传感器4.4个脉冲/升 | ||
| ■ 高分辩率脉冲输出型（流量系数）：N/A | ||
| 四、100mm/E型齿轮流量计指标（未列出指标与上相同）： | ||
| ■ 流量计通过口径：100mm/E型（DN100，4寸） | ||
| ■ 线性流量范围：150～2500 升/分钟 | ||
| ■ 脉冲输出（流量系数）：干簧片传感器0.56个脉冲/升；霍尔传感器2.24个脉冲/升 | ||
| ■ 高分辩率脉冲输出型（流量系数）：N/A | ||

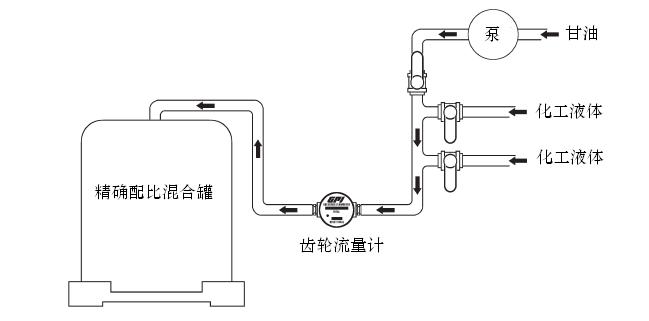

| 应用1： | ||
 |
||
|
应用1现场要求，1、精确配比甘油与某化工液体；2、分别控制各管路液体进入混合罐；3、各管路流量数据可读；4、流量计免维护。本案例使用Flomec 的3寸齿轮流量计1个，节约成本明显。 |
||
|

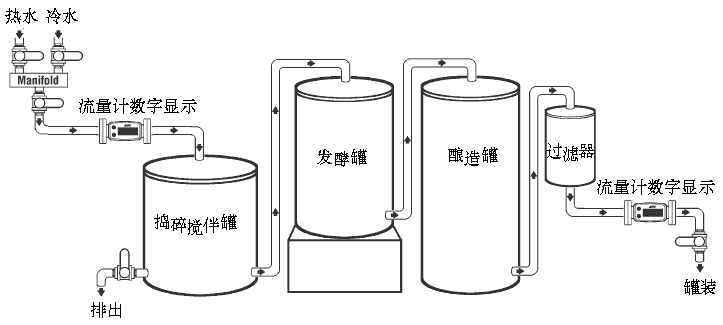

应用2： |
||
 |
||
|
应用2现场要求，1、精密测量物料流动数字；2、流量计卡箍式安装，能随时卸下高温消毒清洗；3、能随时在现场查看流量计上的流量数据。 |
||
|
|
||
|
|
Exd I/IIB T4/T6 煤矿等级防爆认证 |
|
 |
||
 |
||
|
更多技术资料和报价敬请来电来函索取 |
||
|
