一、PD765大字型: |
数控表首页
|
|
|
|
|
 |
全天侯防水数显表 |
|
巡检状态监测系统 |
|
回路供电数显表 |
|
|
|
防爆数显表 |
|
PD8系列防爆数显表 |
|
大字体数显表 |
|
|
|
温度控制数显表 |
|
多通道棒图数显表 |
|
闪光信号报警器 |
|
|
|
LED防炫光设计,数字高度30.5mm |
热工仪表校准仪 |
|
|
逻辑电平转换器 |
|
一、主要特点: |
工程应用选项 |
|
数字显示:大号字体4位,字高30.5mm;4位数字-1999~+9999 |
|
|
输入信号:4~20mA、0~20mA、电压(比如±10V、1~5V等)、J、K、T、E型热电偶、RTD热电阻; |
|
|
变送输出:独立的4~20mA远传输出 |
|
|
触点输出:两个继电器触点开关控制输出 |
|
|
外供馈电:24VDC @ 200mA(供传感器使用) |
|
|
显示方式:线性值、均方值 |
|
|
显示选择:最大值、或最小值 |
|
|
阈值截止:门槛值、上限、下限截止 |
|
|
参数设置:4键配合设置、电脑设置、其它仪表参数导入 |
|
|
防护指标:NEMA 4X、IP65 |
|
|
使用电源:85~265VAC、或直流电源12~36VDC、90~265VDC、或交流电源12~24VAC,最大耗电6W |
|
|
智能通讯:USB、RS232、RS485、Modbus® RTU & LabVIEW™驱动 |
|
|
安装深度:91mm(仪表后部壳体从面板处向内延伸长度,参见下图) |
|
|
数据移出:仪表所设置的参数可以拷贝转移至其它仪表 |
|
|
配套软件:仪表应用软件、参数组态、数据采集 |
|
|
炫光防护:阳光直射时不影响数字阅读 |
|
|
安装方式:标准仪表盘尺寸 |
|
|
|
|
|

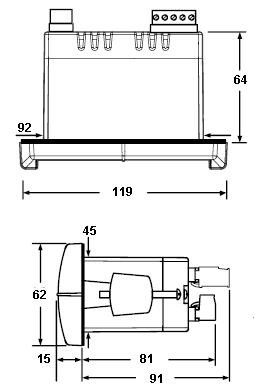

大号字PD765外形尺寸: |
|
|

|
|
|
尺寸图单位:mm |
|
|
|
|
|

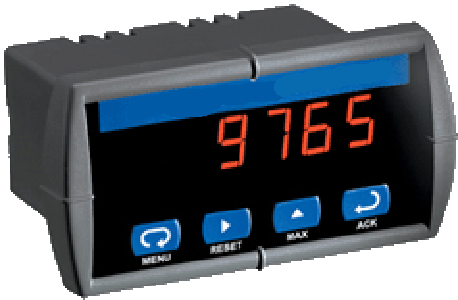

二、小字号的PD765: |
|
|
含以上全部功能,具有智能控制功能,不同的是字体高度14.2mm,如下图所示: |
|
|
|
|
|
 |
|
|
仪表外形尺寸:同上。 |
|
|
|
|
|

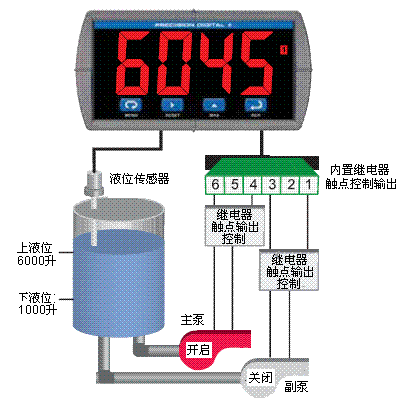

三、应用举例——自动控制两个泵的交替工作: |
|
|

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
液位升至6000升时,1号继电器控制开启主泵,当液位降至1000升时关闭该主泵 |
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

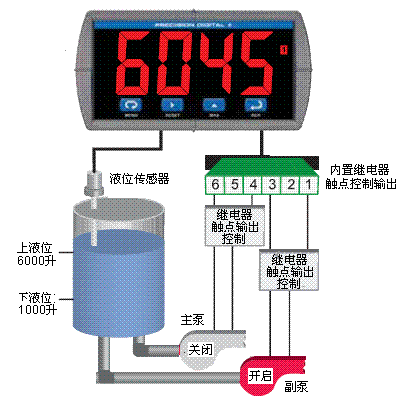

液位升至6000升时,2号继电器控制开启副泵,当液位降至1000升时关闭该副泵 |
|
|
|
|
|
四、智能参数设置 |
|
|

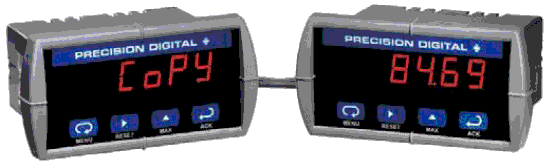

参数设置使用仪表面板的4个键。另一个简单的设置方法,是使用电脑和应用软件。软件具有仪表之间参数复制、导入功能,从而使参数设置不开盖
只需连接数据线即可进行,传输只需10秒。 |
|
|
|
|
|

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设置参数和数据复制最多只需10秒,普通的端点连线即可进行 |
|
|
计算机应用软件也可操作复制、参数导入 |
|
|
|
|
|
五、数据采集和记录 |
|
|

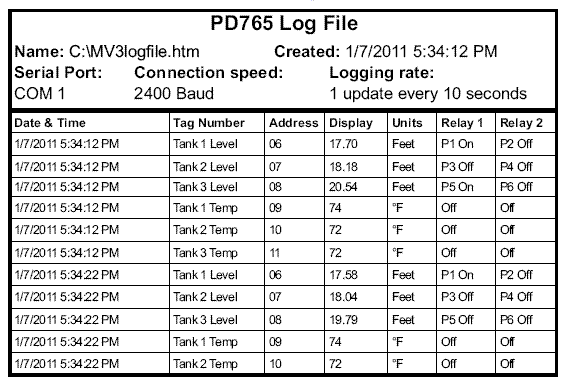

数据采集与电脑软件配合完成,配合各种适配器、转换器,可以输入广泛的热工信号,同时在仪表和电脑上实时显示,电脑数据记录并形成报表: |
|
|

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

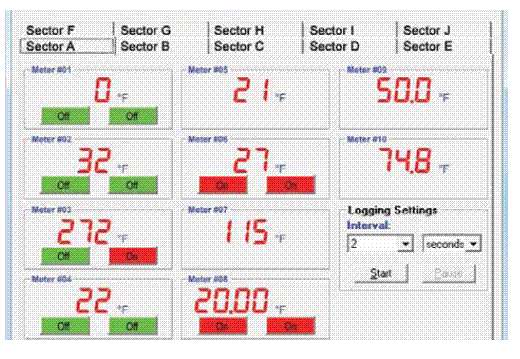

电脑数据采集监测数据实时显示: |
|
|
Display.GIF) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

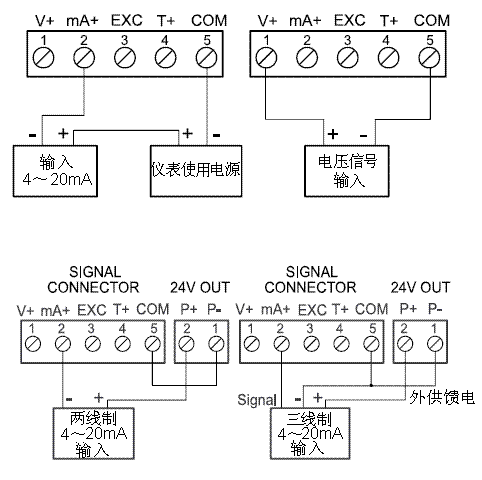

六、信号输入接线举例: |
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
仪表可以输入各种工程信号,输入各式热电偶和热电阻 |
|
|
|
|
|
七、就地防爆型PD765: |
|
|
 |
网站首页
|
|
就地防爆型PD765延续了PD765所有功能,并通过危险区域防爆认证,同时仍然具有30.5mm字体和 |
数控仪表首页
|
|
防炫光功能,增加了隔空按键参数设置功能 |
|
|
|
|
更多技术资料和报价敬请来电来函索取 |
