PD 9500型 高精度校准仪 美国精密数字公司制造

PD8系列防爆数显表

 　 　

大字体数显表

 　 用途：计量科学院、实验室、企业、高精度二次仪表校准
　 　 　

温度控制数显表

 　 主要技术指标：

多通道棒图数显表

 　 - 校准精度：读数的0.0025％（6个月）0.005％（1年）

闪光信号报警器

 　 - 同时 校准：13个热电偶、9个RTD电阻测温器、电压、电流、压力（只读）
　 　 - 所有输出均设计有9个设置点用于输出范围和类型的设定

热工仪表校准仪

 　 - 24 VDC 回路电源

逻辑电平转换器

 　 - 小键盘参数和数据输入

工程应用选项

 　 - 铍铜接线柱（避免热电磁场效应）
　 　 -  RS 232和IEEE- 488远程控制
　 　 - 兼容福禄克MET/CAL® 软件
　 　 - 测量通道隔离
　 　 - 可 校准 250 Ω HART仪表
　 　 - 包括NIST追踪认证校准数据
　 　 　
　 　

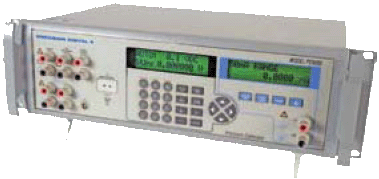

    PD9500 型高精度校准仪，校准源电压，源电流，源TC，源RTD电阻测温器，电阻欧姆，拥有完全隔离的测量通道，形成一个独立的试验室用校准标定用仪器，多功能，高性价比，具有使用简单方便的特点，数据准确直观。
　 　

　 　
　 　
　 　
　 　
　 　
　 　
　 　
　 　

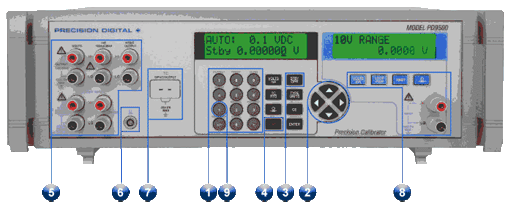

　 　 ①小键盘；②光标控制键盘；③待机按键；④SHIFT按键；⑤5组铜合金接线柱；⑥压力模块插座；
　 　 ⑦热电偶插座；⑧隔离测量通道 区；⑨小数点按键；⑩两个有背光的双行显示屏
　 　 　
　 　

    PD9500型 高精度校准仪，前面板操作，快捷简单，小键盘输入参数和数据，方向键盘用于光标移动和显示光标处数据，上向方向键用于递增、递减光标处的值。电压输出模式时，根据输入的值自动调整标定范围，对任何值都可以保持最高的精度显示。
　 　 　
　 　

电流校准模式：
高精度0.01％（100 ppm）输出0～100毫安电流，精确校准4～20mA二次表、其它各类电流设备。
　 　 　
　 　

电压校准模式：
高精度0.003％（30 ppm）输出：0～100 mV，1 V，10 V，100 V电压信号。系统启动时间 200 ms。自动待机模式时输出电压大于30VDC，当输出电流增大时自动退出待机模式以保护被校准仪表。
　 　 　
　 　

RTD校准模式：
同时校准 9 个 RTD电阻测温器或 YSI 400 热敏电阻、欧姆数，按非标曲线。探头系数（A，B，C，和R0）可以直接输入、存储多达5个自定义曲线和一个SPRT的曲线 ，标准铂电阻温度计，校准过程中显示值始终不断刷新，并可阅读到小数点后三位，使用多项式平均数学处理，达到高精度 校准目的，使所显示的校准结果是一个静止、准确度高的读数。
　 　 　
　 　

　 　
　 　
　 　
　 　
　 　
　 　
　 　
　 　
　 　
　 　
　 　

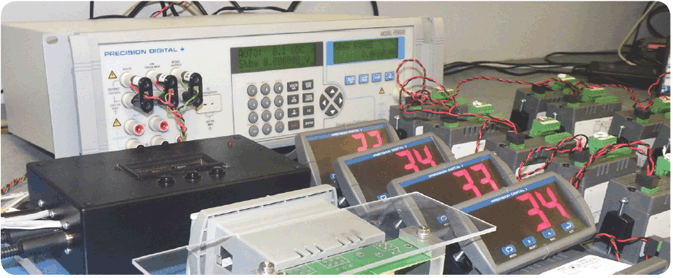

被标定的仪表接线和校准
　 　 　
　 　

热电偶校准模式：
高精度校谁13种热电偶，TC输入和输出配有冷端补偿，使用1个超稳定 PT-100 传感器。
　 　 　
　 　

压力校准模式：
高精度校准各种类型压力表，包括 BETA、福禄克、Mensor等多达29个厂商的压力表，包括压力表、真空表，绝对值及差值等复合型压力模块，校准范围：从真空至10,000 帕斯卡（psi）。
　 　 　
　 　

校准过程自动进行：
每个输出校准模式的校准曲线可设置多达9个点以及点的顺序，设置每个点的停留时间，自动快速完成测试。
　 　 　
　 　

遥控功能：
使用微机应用软件遥控操作（兼容福禄克、METCAL、HyperTerminal和其他软件），可用ASCII协议、通过RS- 232、IEEE- 488、USB接口通讯、无线通讯，通过软件的自控程序完成校准，提供C + +编程软件编写平台，仪器面板设有专门按键实现本地和异地操作快速切换。
　 　 　
　 　

稳定性和准确性：
符合美国 NIST 标准，校准仪自身准确保持时间＞90天或＞1年（按精度等级）具有高稳定性，对所有TC、压力的校准可手动置零以消除数据偏移影响。
　 　 　
　 　

隔离测量通道区特点：
测量通道、变送器或二次表与信号真正的完全隔离，并配有24伏回路电源供2线制变送器、HART接口电阻及其直接连接的其它仪表。特点：
- 两个电压范围：10 V、100 VDC
- 0～52 mA电流
- 24V、0～24 mA稳压源
- 可选用 250 Ω HART仪表
- 所有范围的测量精度为读数的0.005%
　 　 　
　 　 电压技术指标：
　 　 电压输出：0～100.000 mV、0～1.00000 V、0～10.0000 V、0～100.000 V
　 　 分辩率：、0～100mV(1μV)、0～1V(10μV)、0～10V(100μV)、0～100V(1mV)
　 　 精度±0.003%(30ppm)：0～100mV(±3μV)、0～1V(±1μV)、0～10V(±100μV)、0～100V(±1mV)
　 　 最大负载（输出阻抗~ 1 Ω ）：0～100mV(10mA)、0～1V(10mA) 、0～10V(10mA)、0～100V(1mA)
　 　 　
　 　 电流技术指标：
　 　  0～100.000 mA，分辩率 1 μA，精度 ±0.005%（读数的），最大负载 10 V
　 　 　
　 　 热电偶技术指标：
　 　 输出（mV）：J、K、T、E、R、S、N、B、L、U、C、BP、XK；分辩率 0.1℃，精度 0.14℃
　 　 输入（mV）：J、K、T、E、R、S、N、B、L、U、C、BP、XK；分辩率 0.1℃，精度 0.14℃
　 　 　
　 　 RTD热电阻技术指标：
　 　 输出：Pt385 (100、200、500、1000)、Pt392、Pt3916 (JIS)、Ni120、Cu 10、YSI 400
　 　 分辩率：0.01℃，精度：±0.05℃
　 　 　
　 　 输入：Pt385 (100、200、500、1000)、Pt392、Pt3916 (JIS)、Ni120、Cu10、YSI 400、25 Ω SPRT
　 　 （所有RTD为4线制）
　 　 分辩率：0.001 ℃，精度：±0.02 ℃
　 　 　
　 　 校准欧姆 Ω 技术指标：
　 　 输出：5～4000.0 Ω
　 　 分辩率：5～400.00 Ω 为 0.001 Ω、5～4000.0 Ω 为 0.01 Ω，精度：5～400.00 Ω ±0.05 Ω、
　 　 5～4000.0 Ω ±0.3 Ω
　 　 　
　 　 输入（4线制）：0～4000.00 Ω
　 　 分辩率：0～400.00 Ω 为 0.001 Ω、0～4000.0 Ω 为 0.01 Ω
　 　 精度：0～400.00 Ω 40 PPM ±0.002 Ω、0～4000.00 Ω 40 PPM ±0.02 Ω
　 　 　
　 　 压力技术指标：
　 　 0～10,000 psi
　 　 除本公司产品外，还兼容 Beta、BPPA、福禄克 Fluke、Mensor等厂商产品。
　 　 　
　 　 隔离测量区技术指标：
　 　 精度：0～10.0000V±0.005%±0.2mV，0～100.000V±0.005%±0.2mV，0～52mA±0.01% ±1μA
　 　 提供回路电源 24 V ± 10%
　 　 HART仪表 250 Ω ± 3%，最大电流24 mA
　 　 　
　 　 物理指标：
　 　 环境温度：0～50℃；环境湿度：＜80%(30℃)、＜70%(40℃)、＜40%(50℃)
　 　 存储温度：－20°～70℃；存储湿度：＜95%
　 　 外接电源：90～140 VAC、210～240 VAC；功耗＜15 VA
　 　 外形尺寸：17.7 cm x 48.26 cm x 27.96 cm，重量：4.8 kg
　 　 屏幕显示：双行，每行16字符，背光
