防爆数字控制二次显示仪表 |
||
|
防爆数字仪表 |
||
| PD8 系列 防爆数显表共有特点功能： | ||
■ 防爆隔爆：IP68、 NEMA 4X、UL、CSA、FM、Ex防爆认证___ |
||
| ■ 双行显示 ：可从很大偏角查看显示值、阳光直射数字清晰显示型 | ||
| ■ 高速运算：32位微处理器进行均方根、宴指数、线性等数据处理 | ||
|
全天侯防水数显表 |
■ 安全操控：隔着仪表防爆玻璃不开盖感应式按键操作进行全部参数设置和调试（4键） | |
| ■ 符合 功能：PROVU®、Trident X2、Snooper | ||
|
回路供电数显表 |
■ 用户密码 ：用于参数设置安全防护 | |
| ■ 数字兼容：RS485接口的Modbus协议进行数字通讯 | ||
| ■ 提供法兰 ：法兰盘式，供墙壁安装、管道上安装 | ||
| ■ 显示旋转：沿360°方向转动至水平垂直四个任意方向 | ||
|
大字体数显表 |
■ 外接电源：85～265 VAC、12或24VDC | |
| ■ 提供电源：对外提供隔离的24VDC电源 | ||
|
温度控制数显表 |
■ 环境温度：－40～65℃ | |
|
多通道棒图数显表 |
■ 变送输出：4～20 mA、24VDC、内部继电器、外部扩展继电器 | |
|
|
||
|
工程应用选项 |
||
|

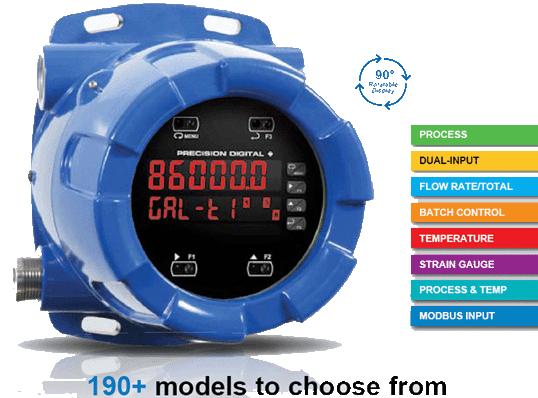

PD8表8个分类共有190多种型号用于不同场合 |
||
| PD8系列8个分类： | ||
| ①模拟数显 ②双通道 ③流量表 ④批量控制 ⑤温度数显 ⑥应变数显 ⑦过程温度双显 ⑧RS485输入 | ||
| PD8系列以下8个分类又各有多种型号，技术资料详见产品样本、产品说明书。 | ||
| ① PD8-6000 模拟数显： | ||
|
|
||
| 信号输入：0～20 mA,，4～20 mA，±10、0～5、1～5, 0～10VDC、Modbus PV（协议） | ||
| 高速运算： 32位处理器进行均方根、宴指数等数据处理 | ||
| 典型应用：泵群监测 | ||
| 其它功能：PD8系列共有特点功能 （见上面说明）。 | ||
| ② PD8-6060 双通道输入： | ||
|
|
||
| 双通道输入：0～20 mA,，4～20 mA，±10、0～5、1～5, 0～10VDC、Modbus PV（协议） | ||
| 工程运算：加法、减法、差值、绝对差值、平均、乘法、两值中最小值最大值、计权平均、比率 | ||
| 典型应用：油罐水平方向平稳性监测、泵群监测 | ||
| 其它功能：PD8系列共有特点功能 （见上面说明）。 | ||
| ③ PD8-6200 流量表： | ||
|
|
||
| 信号输入：0～20 mA,，4～20 mA，±10、0～5、1～5, 0～10VDC、Modbus PV（协议）液气体 | ||
| 数字显示：同时在上下两行显示瞬时流量、累计流量、可回零位的累计流量、可作均方根运算 | ||
| 其它功能：PD8系列共有特点功能 （见上面说明）。 | ||
| ③ PD8-6300 脉冲流量表： | ||
|
|
||
| 信号输入：频率脉冲、触点开关、晶体管NPN＼PNP、TTL、正弦、方波、光电脉冲、Modbus PV（协议） | ||
| 数字显示：同时在上下两行显示瞬时流量、累计流量、可回零位的累计流量、可作均方根运算 | ||
| 外接电源：85～265 VAC、12或24VDC，并可使用流量计提供的5、10、24 VDC 电源 | ||
| 门槛功能：设置门槛值显示流速下降报警 | ||
| 现场标定：用K系数调校流量曲线各点显示值提高计量精度，可直接输入校准仪信号标定 | ||
| 信号转换：脉冲输入信号变送 4～20 mA 输出 | ||
| 其它功能：PD8系列共有特点功能 （见上面说明）。 | ||
| ④ PD8-6210 批流量控制表： | ||
|
|
||
| 流量输入：0～20 mA,，4～20 mA，±10、0～5、1～5, 0～10VDC、Modbus PV（协议）液气体 | ||
| 应用场合：向容器内罐装液体时，事先在表上设置罐装升数，自动按指令完成容器的罐装 | ||
| 数字显示：上下两行显示：起始值、批量值、累计、流速、递增累计、暂停、停止、复位控制 | ||
| 递减计算：除可显示递增累计流量值外，可进行累计流量递减运算并显示 | ||
| 控制输出：可连接多达8个继电器进行批流量控制 | ||
| 外接电源：85～265 VAC、12或24VDC | ||
| 其它功能：PD8系列共有特点功能 （见上面说明）。 | ||
| ④ PD8-6310 脉冲输入批流量控制表： | ||
|
|
||
| 信号输入：频率脉冲、触点开关、晶体管NPN＼PNP、TTL、正弦、方波、光电脉冲、Modbus PV（协议） | ||
| 应用场合：向容器内罐装液体时，事先在表上设置罐装升数，自动按指令完成容器的罐装 | ||
| 数字显示：同时在上下两行显示瞬时流量、累计流量、可回零位的累计流量、可作均方根运算 | ||
| 控制输出：可连接多达8个继电器进行批流量控制 | ||
| 递减计算：除可显示递增累计流量值外，可进行累计流量递减运算并显示 | ||
| 信号兼容：兼容RS485接口的Modbus协议进行数字通讯 | ||
| 其它功能：PD8系列共有特点功能 （见上面说明）。 | ||
| ⑤ PD8-7000 温控表： | ||
|
|
||
| 信号输入：热电偶J、K、T、E、R、S、B、N、C型；热电阻RTD100Ω Pt、10Ω Cu、120Ω Ni、1000Ω Pt | ||
| 协议通讯：Modbus PV（协议）输入、通讯（RS485接口数据，或其它接口） | ||
| 高分辩率： 0.1℃ | ||
| 高速运算：同时做10个热电阻信号数据的平均处理并显示 | ||
| 温度补偿：自动冷端补偿 | ||
| 继 电 器：互锁（强力） | ||
| 按键编程：面板按键 | ||
| 其它功能：PD8系列共有特点功能（见上面说明）。 | ||
| ⑥ PD8-6100 应变表： | ||
|
|
||
| 信号输入：0～10、0～20、±10、±20、±100、±200 mV | ||
| 激励电压： 5、10、24 VDC选择 | ||
| 自动校准：设有tare按键供人工操作，或设置自动操作减去应变片tare偏差值，并显示正确值 | ||
| 比例补偿：电源电压波动时消除对显示值的影响 | ||
| 凑整功能：1、2、5、10、20、50、100 | ||
| 漂移修正：自动零位漂移修正 | ||
| 其它功能：PD8系列共有特点功能（见上面说明）。 | ||
| ⑦ PD8-765 过程量兼温度表： | ||
|
|
||
| 信号输入：0～20mA,4～20mA,±10,0～5,1～5,0～10VDC、热电偶J, K, T, E和热电阻RTD 100 Ω Pt | ||
| 突出显示：单行大字体，便于查看 | ||
| 交替显示：按键或自动交替显示工艺过程量、温度值 | ||
| 权限显示：显示最大值、最小值 | ||
| 向外供电：选项 | ||
| 信号兼容：兼容RS485接口的Modbus协议进行数字通讯 | ||
| 其它功能：PD8系列共有特点功能（见上面说明）。 | ||
| ⑧ RS485输入型： | ||
|
|
||
| 高速运算：32位微处理器进行均方根、宴指数、线性等数据处理 | ||
| 信号输入：RS485接口Modbus协议数据信号 | ||
| 服 务 器：依次接收服务器多达8个数据信号 | ||
| 继 电 器：内置2个A类继电器（C型可选） | ||
| 变送输出：隔离的4～20 mA输出 | ||
| 信号兼容：兼容RS485接口的协议进行数字通讯 | ||
| 其它功能：PD8系列共有特点功能（见上面说明）。 | ||
|
以上仪表均通过认证： |
||
|
|
||
|
更多技术资料和报价敬请来电来函索取 |
||
|
