闪光信号报警器美国精密数字公司制造 |
||
|
授权总代理：北京法易德测控技术有限公司，Beijing Gemconco M & E Equipment Co. Ltd. |
||
|
4-20mA信号数字监测仪 |
||
|
闪光报警控制仪系列（嵌入式，1/8 DIN）： |
||
|
|
||
|
全天侯防水数显表 |
||
|
回路供电数显表 |
||
|
大字体数显表 |
||
|

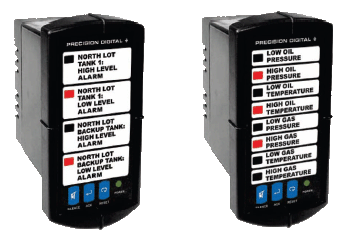

闪光信号报警器PD154（4路信号）、PD158（8路信号） |
||
|
温度控制数显表 |
||
|
多通道棒图数显表 |
智能闪光报警器技术指标： | |
| 报警顺序：面板按键设置ISA所有报警顺序并突出指示第1个报警的报警点状态 | ||
| 报警 优先：报警优先功能请见下面 《首先报警指示（应用3）》内容说明 | ||
| 信号输入：4路、8路 的触点开关量、晶体管开关量、TTL逻辑电平、全部光电隔离 | ||
| 报警监测：PD154监测4路报警信号、PD158监测8路报警信号 ，报警通道闪光（通道可设为关闭） | ||
|
工程应用选项 |
报警显示：窗口LED灯红色绿色 运行状态显示，灯亮、灯闪亮表示不同报警状态 | |
| 防护指标：4X、NEMA 4X、IP65 | ||
| 窗口文字：室内或阳光直射面板时，报警及数字显示清晰，窗口卡片上文字为报警内容打印放入 | ||
| 内置音响：85 dB 音量报警蜂鸣器 | ||
| 报警输出：内置两个双刀继电器至用户的电铃、报警闪光灯 （见下图）30VDC或250VAC电流3A | ||
| 消音测试：面板按键设有消音按钮、另有线路外接消音测试按钮 | ||
| 外接电源：交流 85～265 VAC（选项：12～36 VDC、12～24 VAC 交直流电源） | ||
| 电源 输出：隔离的24 VDC 直流电源（使用外接交流电源时） | ||
| 面板按键：报警静音、确认报警、报警复位，三个按键均可连至外部三个按钮 | ||
| 安全密码：参数设定值密码锁定且断电后永久保存 | ||
| 接线端子：位于仪表后面，可移动式 | ||
| 结构紧凑：尺寸小重量轻 （272克） | ||
| 环境温度：－40～70℃ | ||
| 多点监测：报警器并联同时监测多个目标多路信号（见下面应用3介绍） | ||
| 顺序编程：报警器后面4个开关和面板3个按键报警顺序选择和内置 蜂鸣器动作 | ||
| 噪声滤波：信号输入端40毫秒分跳功能有效降噪，包括外部静音、报警确认、报警复位 | ||
|
|
||

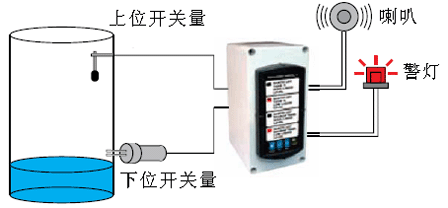

| 液位报警（应用1）： | ||
| - 可以监测8个位置的液位 | ||
| - 向液位开关提供电源（直流24VDC） | ||
| - 直接向外连接音响和灯光报警器 | ||
| - 直接向外连接音响和灯光报警器 | ||
| - 面板数字背光，同时阳光下面板字符显示清晰 | ||
|
|
||
|
4路信号监测罐槽内液位、报警器四个窗口文字说明四种运行状态，应用直观简单方便 |
||

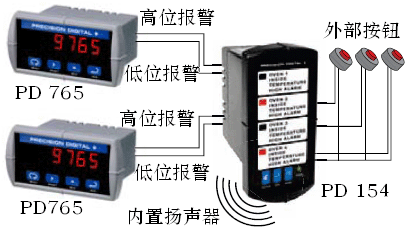

| 温度报警（应用2）： | ||
| - 应用于加热、冷却装置 温度测量控制 | ||
| - 十多种工程单位供选用 | ||
| - 可实现异地远程 按键控制：报警静音、报警确认、报警复位 | ||
| - 内置 85 dB 音量 蜂鸣器用于音响报警 | ||
| - 继电器连锁可用于故障时对机器装置的保护 | ||
|
|
||
|
点击查看 |
||
|
多路扫瞄报警系统 |
||
|
与各型二次表搭配，实现温度报警、流量报警、压力报警、转速报警、各种工艺量报警 |
||

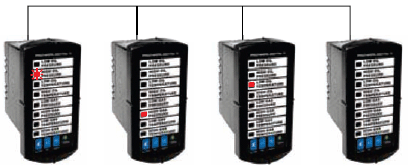

| 首先报警指示（应用3）： | ||
|
联机模式（Vigilante II）监测多路报警信号时，可实现首先报警指示，其特点，当多路信号报警时，将突出显示系统中的第1个报警点及其运行状态。 |
||
|
|
||
|
首先报警指示突出显示（红色LED标记、红色LED闪烁标记） |
||

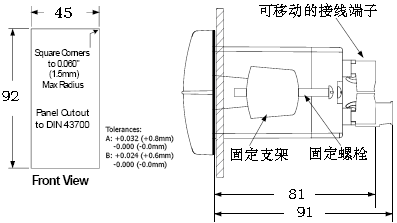

| 外形尺寸： | ||
|
|
||
|
外形尺寸可按用户要求 |
||

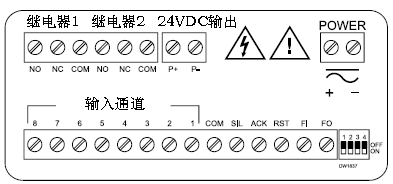

| 背面的接线端子： | ||
|
|
||

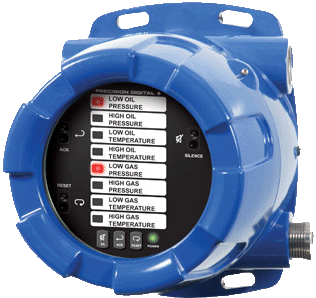

| 防爆报警器PD8-158系列 （上者报警器安装于隔爆壳体内）： | ||
|
|
||
|
PD8-158系列，报警器安装于防爆的铝合金高强度壳体中，用于易燃易爆场合。 |
||
|
|
||
|
闪光信号报警器PD158更换各窗口卡片 |
||
|
更多技术资料和报价敬请来电来函索取 |
||
|
