  LS01型激光振动测量及模态分析系统

振动仪器首页

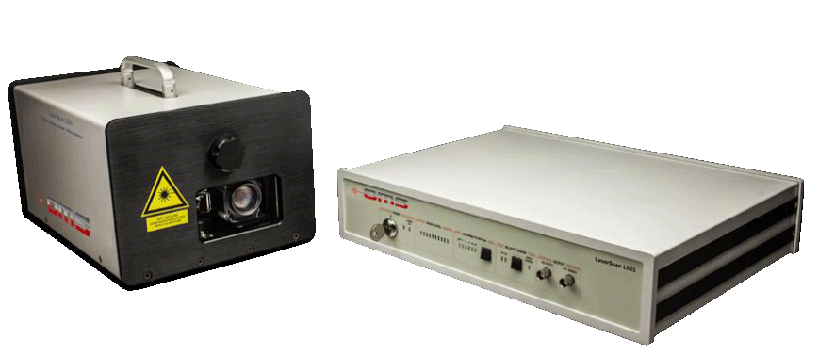

  (下图:激光发射器、振动分析硬件)


激光测振模态分析仪



单激光束振动分析仪



激光测量状态监测



激光测振数据采集系统







在线振动监测仪



4~20mA振动变送器







ICP加速度振动传感器



高灵敏度振动传感器



3轴加速度振动传感器



1、介绍:
    LS01型激光振动测量及模态分析系统,包括2个硬件和一套振动分析含模态分析软件,激光器向被测物体照射低功率的同步多点激光束进行非接触的无损式振动测量。仪器便携、且结构和操作简单。系统含有多项专利技术,主要特点,可以在0.5~5米范围内不需聚焦(不需对近处0.5米距离的物体调焦聚焦,也不需对远处的5米的物体调焦聚焦)即可快速获得一个大面积范围内物体2D/3D振动图,且图中各激光测量点均是清晰聚焦的。这样就使得测量操作简单迅速,且各测点的振动测量精确。

4~20mA振动传感器



小型振动传感器




激光测转速表




RS485协议振动传感器




2、特点:
结构紧凑、便携型设计
扫瞄方式可设定
不需镜头聚焦调焦,不需对物体表面进行清理
外差法探测以获得高的测量灵敏度
大变量数据分析、包括滤波选项
实时3D模态图,图像清晰
操作和测量简单化设计








    3、工作原理介绍


   OMS系列激光振动测量及模态分析仪LS01型基于光电组合以及计量型激光的专利技术,将激光发射器设计为轻巧的便携式,在技术上对激光扫瞄光束使用电控制,采用全幅彩色CCD高像素感光元件,通过频率调节和图像探测, 配合两个软件控制抖动的扫瞄反射镜,以10.7 MHz的频率调制信号,对物体表面的振动速度进行测量、显示分析、并调理输出。仪器前端设计有一个信号强度指示表,显示两个量程可调的值,振动速度,和低通滤波序列。 软件包括振动时域频域分析、模态分析,频响函数分析等,以2D、3D动态形式随振动测量实时显示物体表面的振动分布图和模态分析图,并可输出为视频文件。








    2D、3D二维三维动画-振动模态分析图

    4、技术指标


振动速度测量范围:5 μm/s~800 mm/s
频响范围:0.1 Hz~20 kHz
激光测量距离:0.5 m~5 m
光学聚焦:无需任何调焦操作
被测表面反射增强:不需
两个信号输出:速度模拟量、10.7 MHz FM调频信号
激光发射器尺寸:36×25×18 cm
控制装置尺寸:43×33×10 cm
激光覆盖被测物体表面的面积:5×5米
激光发射器重量:10 kg,控制装置重量6.2 kg
低通滤波:1、2、5、10、20 kHz
信号输出电压 (max):±10 V
激光参数:780 nm, <15mW, Class IIIb,和,650 nm, <1mW, Class II
激光扫瞄角度范围:±20°(每个轴向)
激光光束直径:1mm
使用电源:100V~250V
















    5、振动分析软件SLDV包括:


视频摄像操作,被测结构的建立
测点的建立、编辑和管理
信号发生器和FFT谱图分析
激光束控制
形状误差分析
实时的2D、3D振动图
FRF频响函数分析
模态分析
















FFT频域分析、时域分析、模态分析、频响函数分析等







   软件使用Windows XP、Windows 7 操作系统。除了可以在现场进行振动分析,还可以后期重放现场测量分析。软件保存记录时域、FFT、频响函数分析(FRF)、形状偏差分析(ODS)、模态形状、特征值分析等数据。这些分析数据可以按多种格式文档导出,包括通用文档格式(UFF),动态记录的实时2D/3D图可以导出为AVI视频。

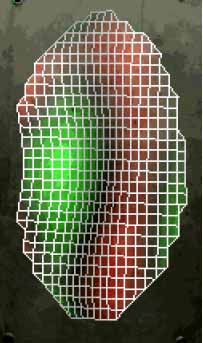

激光扫瞄对板平面倾斜振动的模态分析图
